功分器是射频系统中常见的器件，一种用于将输入信号功率按特定比例分配到多个输出端口的微波/射频器件。其核心作用是实现功率的分配，同时保证各端口的阻抗匹配和隔离度。其工作原理是通过特定的电路设计，如电阻网络、变压器等，将输入信号平均分配到各个输出端。在信号处理过程中发挥着重要作用。

功率分配器的技术指标包括频率范围、承受功率、主路到支路的分配损耗、输入输出间的插入损耗、支路端口间的隔离度、每个端口的电压驻波比等。

功分器（Power Divider）是射频系统中不可或缺的基础元件，常用于无线通信系统、雷达系统、卫星通信、测试测量、微波集成电路等领域。其性能直接影响系统效率与信号质量，需根据应用场景（如频率、功率、隔离需求）选择合适的类型。

此次测试实例分享的是：使用T5260A-2KA矢量网络分析仪进行功分器的损耗和端口驻波比测试。

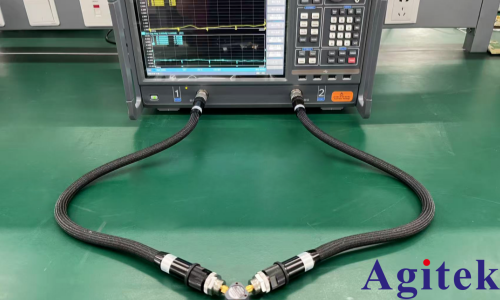

测试场景图

图 1 现场测试场景图

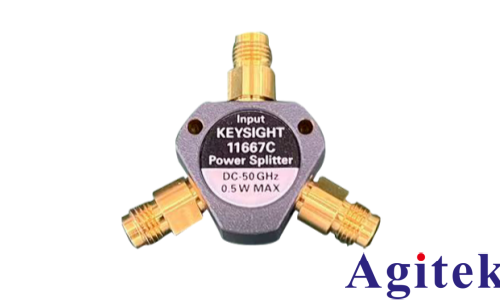

被测材料实物图

图2 功分器实物图

测试原理

功分器测试

此次被测功分器的测试频段为10MHz-40GHz，经测试，T5260A与友商仪器的测试结果对比，如图所示：

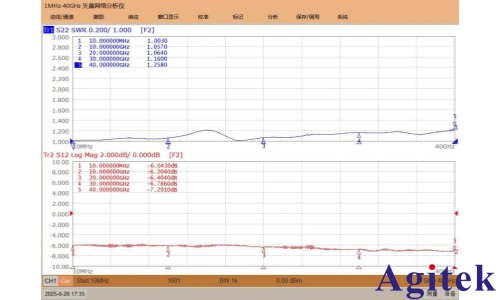

图3.1 T5260A损耗值及驻波比实测图

经测试，T5260A与友商仪器的测试结果对比，如图所示：

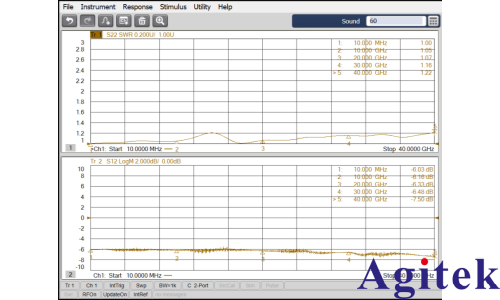

图3.2 友商损耗值及驻波比实测图

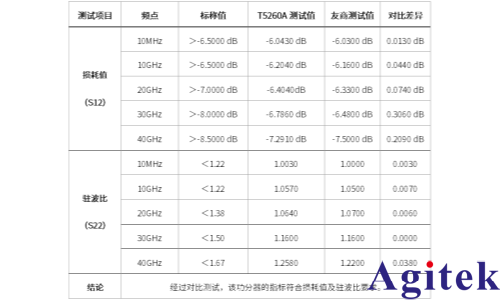

功分器测试数据对比一览表：
