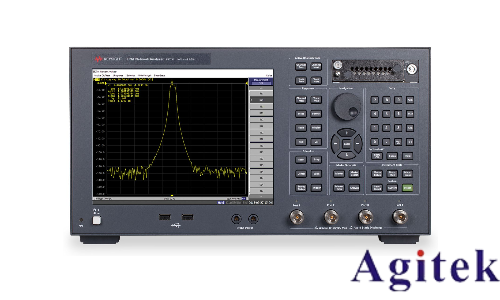

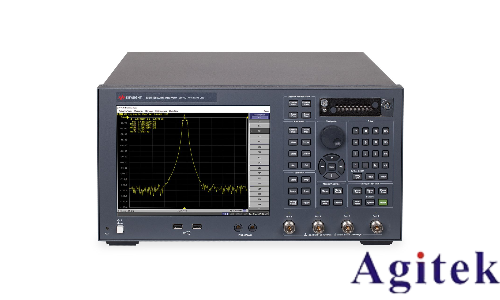

E5071C是德科技（Keysight）推出的高性能射频矢量网络分析仪，广泛应用于射频器件、天线、滤波器及高频电路的S参数测量。其频率覆盖范围宽，支持9kHz至20GHz，具备高动态范围与精准测量能力，是射频研发与生产测试的重要工具。以下是针对初学者的入门操作指南。

一、开机与初始化 接通电源后，按下后前面板的电源按钮启动仪器。首次开机将自动执行系统自检，确认硬件状态正常。开机后建议预热15-30分钟，使内部温控稳定，以确保测量精度。待主界面显示后，即可进入测量准备状态。

二、参数设置

根据待测设备（DUT）的规格设置测量参数。通过“Start/Stop”或“Center/Span”设定频率范围，例如测试WiFi模块时可设为2.4GHz~2.5GHz。扫描点数建议设为1601点以上，以提升分辨率；中频带宽（IF BW）默认1kHz，若信号噪声较大，可降至100Hz以提高信噪比，但扫描时间将相应延长。

三、校准操作（关键步骤）

校准是确保测量准确的核心环节。推荐使用SOLT（短路-开路-负载-直通）校准法：

1. 进入“Cal”菜单，选择“Calibrate”，加载对应校准套件（如N型50Ω选“N 50Ω”）；

2. 按提示依次连接开路、短路、负载标准件至端口1和端口2；

3. 完成单端口或双端口校准，双端口需执行直通（Thru）连接（即两口直接对接）；

4. 校准完成后，仪器自动保存数据，建议用已知衰减器（如10dB）验证，S21误差应≤0.1dB。

四、连接与测量

使用优质射频电缆（如SMA或N型）连接DUT，注意连接时顺时针旋紧，扭矩约0.8N·m，避免弯曲半径小于15cm。选择测量参数，如S11（回波损耗）、S21（插入损耗）、驻波比或相位，启动扫描即可获取结果。史密斯圆图可用于阻抗分析，时域模式可定位电缆故障点。

五、数据管理与安全注意事项

测量数据可通过USB导出为.s2p格式，便于后续分析。测试时严禁直流电压输入射频端口，最大承受功率为0V DC；射频输入功率应低于损坏阈值3~6dB，避免损坏内部接收机。使用前确认DUT无直流偏置，必要时配置H85选件以提升安全性。

掌握以上流程，即可高效、安全地完成E5071C的基础测量任务。建议结合仪器手册深入学习高级功能，如噪声系数、增益压缩与自动化脚本编程，全面提升测试能力。
