在现代电子测试与测量领域，矢量网络分析仪（VNA）是评估射频（RF）组件和系统性能的核心工具。罗德与施瓦茨（Rohde & Schwarz）的 R&S® ZNL 矢量网络分析仪凭借其便携性、多功能性和直观的操作界面，成为了工程师们的得力助手。

本文将基于 R&S® ZNL 的官方操作视频指南，为你详细拆解如何快速设置并执行基础的网络分析测量，以及如何保存设置以备后续使用。

一、 仪器简介与连接准备

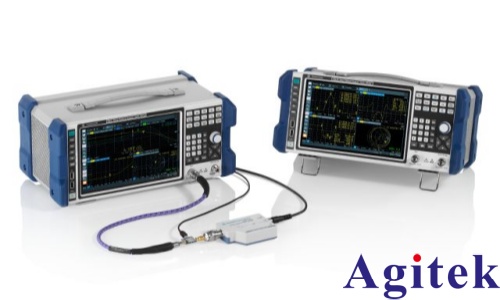

R&S® ZNL 不仅仅是一台标准的矢量网络分析仪，它实际上是一款三合一的多功能仪器，集成了网络分析、频谱分析和功率测量功能。其紧凑的设计（深度仅 24cm）和轻量化机身（6kg 至 8kg），配合手提把手，使其非常适合现场测试或移动实验室使用。

在开始测量前，请确保完成以下物理连接步骤：

电源连接：将仪器连接至稳定的电源。

被测件连接：

端口 1 (Port 1)：连接信号源（Source）至被测件的输入端。

端口 2 (Port 2)：连接被测件的输出端至仪器的接收端（Receiver）。

校准件准备：准备好用于校准的标准件（开路、短路、负载、直通），以确保测量精度。

二、 执行基础网络分析测量

根据视频教程，设置基础测量通常遵循以下逻辑流程：

1. 选择测量模式

开机后，屏幕会显示默认的测试界面。R&S® ZNL 支持多种 S 参数测量。

传输测量 (S21/S12)：用于测量增益、损耗或相位。

反射测量 (S11/S22)：用于测量回波损耗或驻波比（VSWR）。

2. 设置频率范围

这是最关键的一步，决定了你观察信号的“窗口”。

起始频率 (Start)：设置扫描的最低频率。

终止频率 (Stop)：设置扫描的最高频率。

中心频率/跨度 (Center/Span)：也可以通过设定中心频率和跨度来快速定义范围。

3. 调整信号功率

为了防止损坏敏感的被测件或确保信号在动态范围内：

进入 Power 菜单。

调整 RF Level（例如 -10 dBm 至 0 dBm），确保功率适中。

4. 设置扫描参数

扫描点数 (Points)：增加点数可以提高频率分辨率，但会减慢扫描速度。

带宽 (Bandwidth)：调整中频带宽。较低的带宽数值可以减少噪声，但会增加测量时间。

5. 观察迹线 (Trace)

选择合适的显示格式（如对数幅度、相位、群时延等）。

使用 Marker (标记) 功能来读取特定频率点的精确数值。

三、 存储设置与数据管理

视频特别强调了如何存储设置以便日后使用，这对于需要重复进行相同测试的场景非常实用。

1. 保存仪器状态 (State)

点击 File (文件) 菜单。

选择 Save/Recall (保存/调用)。

选择 Save State (保存状态)。这将保存当前所有的设置（频率、功率、校准数据、显示配置等）为一个 .sta 文件。下次测试时，只需 Recall State (调用状态) 即可一键恢复整个测试环境。

2. 保存轨迹数据 (Data)

如果你只需要保存测量得到的数据曲线（例如 S11 的数据），可以选择 Save Data。

数据通常可以保存为 .csv 或 .snp (Touchstone) 格式，方便导入 Excel 或仿真软件进行进一步分析。

3. 保存屏幕截图 (Screenshot)

选择 Save Picture，可以将当前的屏幕图像保存为 .png 或 .bmp 格式，用于生成测试报告。

四、 总结

R&S® ZNL 矢量网络分析仪通过其直观的用户界面，极大地简化了复杂的射频测量流程。正如视频演示的那样，从连接端口、设置频率功率，到执行测量和保存数据，整个过程清晰高效。

核心提示： 虽然 R&S® ZNL 操作简便，但为了获得准确的测量结果，校准（Calibration） 是必不可少的步骤。建议在每次改变测试环境或连接线缆后，重新进行校准。

通过掌握上述步骤，你将能够充分利用 R&S® ZNL 的强大功能，无论是进行研发验证还是生产测试，都能事半功倍。
