一、测试原理与准备
测试原理: 通过测量样品的电容(C)和损耗角正切(D),结合样品几何参数(厚度 d、电极面积 A),计算得出介电常数(ε')和介电损耗(ε'')。
仪器与样品要求:
测试主机:E4991B射频阻抗分析仪(需安装002选件)。
测试夹具:平行板电极夹具(如16453A,适用于固体薄片样品)。

被测样品:
形状与尺寸:加工为均匀薄片(厚度建议0.1-5mm),表面平整、无毛刺,边缘垂直。
电极处理:非导体样品需在上下表面制备金属电极(如银、金),确保电极完全覆盖且无褶皱;导体或半导体样品需确保与夹具电极良好欧姆接触。
预处理:样品需充分干燥(如80℃真空干燥24h),避免水分吸附影响测试结果。
参数测量:使用千分尺(精度0.001mm)在不同位置测量厚度d并取平均值;用游标卡尺测量电极尺寸并计算面积A。
二、详细测试步骤

1. 仪器与夹具准备
开机预热:按下【Power】键开机,预热30分钟以上,确保仪器稳定。
清洁夹具:使用无水乙醇擦拭16453A夹具的上下电极表面,去除油污或杂质。
连接仪器:将夹具信号线牢固连接到E4991B前面板的测试端口。
2. 选择测量模式
系统复位:按下【Preset】键,使仪器进入初始状态。
选择模式:依次按下【Meas】→【Measurement Mode】→选择【Permittivity】,仪器即进入介电常数测试模式,16453A夹具通常会被默认选中。
确认配置:确认测量模式为“并联”(Parallel,适用于大多数固体样品),可通过【Series/Parallel】键切换。
3. 设置测量条件
显示设置:按下【Display】→【Num of Traces】→选择【3】,以便同时显示多个参数。
Trace 1:设置为【εr'】,格式为线性(Linear)。
Trace 2:设置为【εr''】,格式为线性(Linear)。
Trace 3:设置为【tanδ】,格式为线性(Linear)。
扫描参数:按下【Stimulus】或【Sweep Setup】。
扫描类型:选择【Log Freq】(对数频率扫描)。
频率范围:根据需求设置Start(起始频率)和Stop(终止频率),例如1MHz至1GHz。
扫描点数:建议设置为201点或更高,以获得更平滑的曲线。
信号源设置:
单位:选择电压(Voltage)。
电平:设置合适的OSC Level(如100mV或1V),避免过高电压引起样品极化或过低电压导致信噪比差。
4. 端口校准与夹具补偿
进入校准菜单:按下【Cal】键。
选择夹具:选择【Accessory】→选择【16453A】。
执行校准:
开路(Open):确保夹具电极间无任何物体,呈开路状态。选择【Calibration】→【Execute Cal】→【Open】,完成后左侧出现“√”。
短路(Short):使用夹具附带的短路片连接上下电极,使其呈短路状态。选择【Calibration】→【Execute Cal】→【Short】,完成后左侧出现“√”。
负载(Load):将夹具提供的标准负载(PTFE片,已知厚度和介电常数)置于电极间。选择【Calibration】→【Execute Cal】→【Load】。仪器可能会提示输入标准负载的厚度,输入准确值后确认,完成后左侧出现“√”。
完成校准:确认所有校准步骤完成后,按下【Done】键。此时校准状态应显示为“FIX”或“ON”。
5. 输入样品参数与测量
输入厚度:按下【Meas】→【Material Dimension】→【Thickness】,输入被测样品的平均厚度值。
放置样品:将被测样品小心放置于夹具下电极中央,轻轻合上上电极。确保样品与电极充分接触,但不要施加过大的压力导致样品变形或产生应力。
开始测量:仪器将自动根据设定的频率范围和参数进行扫描测量。
6. 数据读取与保存
数据读取:观察屏幕上的εr'、εr''和tanδ曲线。可使用【Marker】(标记)功能读取特定频率点下的具体数值。
数据保存:按下【Save/Recall】键。
保存数据:选择【Save Trace Data】,可将数据保存为CSV格式,方便在电脑上用Excel或其他软件进行后续分析和绘图。
保存状态:选择【Save State】,可保存当前仪器的所有设置状态,便于下次快速调用。
三、测试注意事项
1. 环境控制:测试应在恒温恒湿环境(如25℃±1℃,湿度<50%)下进行,因为温度和湿度变化会显著影响介电性能,尤其是极性材料。
2. 边缘效应:若样品直径与厚度之比过小(如<10),边缘效应不可忽略,需使用带保护环的夹具或进行边缘修正计算。
3. 接触质量:确保样品与电极之间接触良好且无气隙,否则会引入额外的接触电阻和电容,导致测量误差。
4. 频率依赖性:介电常数通常随频率变化(低频极化充分,ε'较大;高频极化滞后,ε'下降),需根据材料特性和应用需求选择合适的测试频率范围。
5. 仪器操作:在进行校准和测量时,尽量避免移动或触碰连接线缆和夹具,以免引入干扰或改变系统状态。
通过以上步骤,可准确获取材料在特定频率范围内的介电性能参数。
相关产品
TH2851系列阻抗分析仪是常州同惠电子采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器,为国产阻抗测试仪器的最新高度。 TH2851系列阻
同惠TH2848系列精密阻抗分析仪是同惠电子采用了当前国际先进的自动平衡电桥原理及新一代测量控制技术研发成功的新一代精密阻抗分析仪,创新性的采用了双CPU架
阻抗分析仪IM3570适用于压电元件的共振特性检查、功能性高分子电容的C-D和低ESR测量,电感器(线圈、变压器)的DCR和L-Q的测量,分析仪模式下可进行扫频测量、电平扫描测量、时间间隔测量
同惠阻抗分析仪TH2851系列是常州同惠电子采用当前先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器,测试频率:10Hz-130MHz。
相关文章

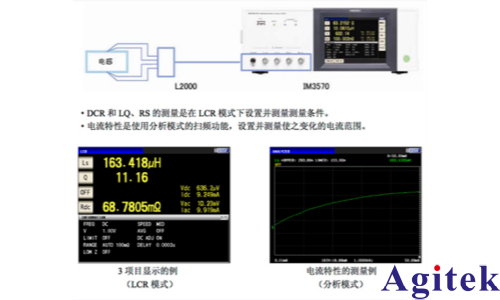

在电子元器件的研发与生产中,电感、线圈及变压器等磁性元件的性能直接影响电路的稳定性与效率。横河电机阻抗分析仪IM3570凭借其宽频、高精度与多功能集成优势,成为此类元件特性检查的理想工具。 IM3570具备4Hz~5MHz的宽测量频率范围,覆盖从低频工况到高频开关电源应用的广泛需求。配合DC~5MHz可用的4端子探头...
