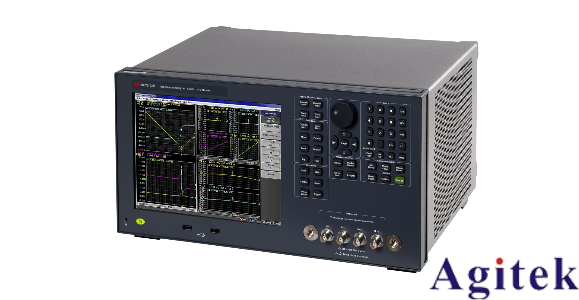

是德科技（Keysight）E5080B ENA系列矢量网络分析仪（VNA）是一款高性能、多功能的射频与微波测试仪器，广泛应用于5G通信、汽车电子、航空航天及研发测试等领域。其频率范围覆盖从9 kHz至53 GHz（依选件而定），具备高达140 dB的动态范围和卓越的温度稳定性，可对无源器件、放大器、混频器及变频器等进行精准表征。为确保测量结果的准确性与可重复性，正确使用E5080B至关重要。

一、开机与系统准备

首先，确保E5080B已正确连接电源，并与待测件（DUT）及校准标准件（如开路、短路、负载）连接无误。开启电源，等待系统完成自检与启动。进入主界面后，可通过触摸屏或前面板按键操作，选择所需测试功能。

二、校准流程

校准是使用E5080B前的关键步骤，直接影响测量精度。操作步骤如下：

1. 进入“校准”（Calibration）菜单，选择合适的校准类型，如全2端口校准、响应校准或透传校准。

2. 启动校准向导，依次选择待校准端口（如端口1和端口2）。

3. 按提示连接校准标准件至对应端口，依次完成“开路”“短路”“负载”等标准件的测量与数据记录。

4. 校准完成后，系统将显示校准结果，建议检查S参数迹线是否平稳，确认无异常后保存校准状态。

三、测试设置与测量

校准完成后，设置测试参数：包括频率范围、扫描点数、中频带宽（IFBW）、功率电平等。E5080B支持多种测量模式，如S参数分析、TDR时域反射（分辨率可达1ps）、噪声系数测量（需选件）及混频器变频损耗测试。用户可根据需求选择相应应用软件模块。

四、高级功能与集成优势 E5080B具备高度集成化设计，内置直流电源、偏置T型接头、脉冲发生器等选件，可对有源器件进行偏置控制与脉冲射频测试。其采用与高端PNA系列一致的用户界面与SCPI命令集，便于在研发与生产环境中实现测试程序无缝迁移。同时，支持频谱分析、矢量混频器测量等多种功能，实现“一机多用”，显著提升测试效率。

五、注意事项

每次更换测试环境或频率范围后建议重新校准；定期进行仪器计量与维护，确保长期稳定性。操作时避免端口过载，防止损坏内部接收机。

E5080B凭借其宽频带、高精度与多功能集成，是现代射频测试的理想平台。熟练掌握其使用流程，将极大提升测试效率与数据可靠性。
