在网络分析仪的众多关键性能指标中，动态范围无疑是最至关重要的一项。它直接决定了您能否在一次测量中，同时清晰地捕捉到高功率的通带响应和深埋于噪声中的微弱阻带信号。

今天，我们将深入探讨矢量网络分析仪（VNA）动态范围的核心内涵、其对实际测量的影响，以及如何有效进行优化。

1. 什么是动态范围？

简单来说，动态范围代表了VNA能够准确测量的功率跨度。它是接收机能测量的最大信号与系统能检测到的**最小信号（本底噪声）**之间的差值。

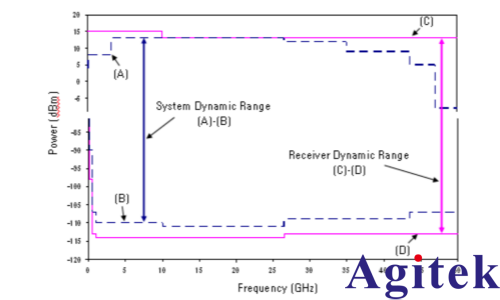

这个范围由三个关键功率电平界定：

● Pmax（最大接收功率）： 由接收机的压缩点决定。超过此功率，接收机会发生增益压缩，导致测量失真，甚至可能损坏仪器。

● Pmin（最小可测功率）： 即系统的本底噪声，决定了VNA的灵敏度极限。它受中频带宽（IF BW）、平均值设置和测试配置的影响。

● Pref（参考功率/源功率）： 仪器测试端口输出的标称功率。

基于上述定义，动态范围通常有两种表述方式：

● 系统动态范围 = Pref - Pmin 这是仪器在不借助外部放大器时自身提供的测量范围，也是产品手册中常见的指标。它适用于直接测量衰减器、滤波器等无源器件。

● 接收机动态范围 = Pmax - Pmin 这代表了接收机前端的真实物理极限。要达到此极限，通常需要借助外部放大器将信号提升至Pmax附近。

2. 为什么动态范围至关重要？

动态范围不足，就如同相机的宽容度不够，会导致“高光过曝”或“暗部死黑”。在射频测量中，其直接影响包括：

● 无法完整表征滤波器： 为了评估滤波器性能，我们需要在同一张图中同时看清通带的插入损耗和阻带的抑制深度。如果动态范围不足，阻带的微弱信号会完全淹没在本底噪声中，导致无法准确测量抑制比。

● 高增益器件测量信噪比恶化： 测量高增益放大器时，为了防止接收机饱和，输入功率通常设置得很低。这使得反射参数（S11, S22）的回波信号极其微弱。如果Pmin（本底噪声）不够低，测得的曲线将充斥噪声，精度大幅下降。

● 限制非线性测量能力： 在进行谐波或互调失真测量时，主信号功率很大，而待测的谐波分量非常微小。足够的动态范围是准确捕获这些微弱非线性分量的前提。

3. 如何优化和提升动态范围？

提升动态范围的核心在于降低接收机的本底噪声（Pmin），或者在安全范围内更充分地利用Pmax。以下是几种常用的工程优化方法，但通常需要在测量精度与速度之间进行权衡。

方法一：降低中频带宽（IF BW） 在接收机中，噪声功率与带宽成正比（遵循kTB公式）。减小中频带宽可以滤除带宽外的噪声。

● 效果： 极其显著。理论上，中频带宽每降低10倍，本底噪声降低10dB，动态范围相应提升10dB。

● 代价： 扫描时间增加。但相比于其他方法，其对速度的影响相对较小。

● 适用性： 广泛，同时适用于比例和非比例测量。

方法二：使用扫描平均（Averaging） 开启VNA的“平均”功能，仪器会对多次扫描的矢量数据进行平均处理。由于信号具有相干性而噪声是随机的，多次平均后信号增强，噪声相互抵消。

● 效果： 平均因子每增加2倍，信噪比改善约3dB。

● 代价： 测量时间成比例增加（平均10次，时间约增加10倍）。

● 注意： 此方法仅适用于S参数等比例测量。在非比例测量（如使用单个接收机信道）中，因相位随机而无效。

方法三：优化源功率设置 在不超过接收机Pmax的前提下，尽可能提高输入到被测件（DUT）的功率（Pref），以提升信号相对于本底噪声的高度。

● 注意： 必须谨慎，防止高功率损坏敏感的被测件或接收机前端。

4. 高级优化技巧

面对更复杂的测试挑战，工程师还可以利用以下高级功能来智能优化：

● 分段扫描（Segment Sweep）： 将一次频率扫描划分为多个独立区段。每个区段可以独立设置中频带宽、源功率和扫描点数。 应用场景： 测量滤波器时，在通带使用较宽的中频带宽和较高的功率以保证速度；在阻带切换到极窄的中频带宽以最大化动态范围。这实现了速度与精度的**平衡。

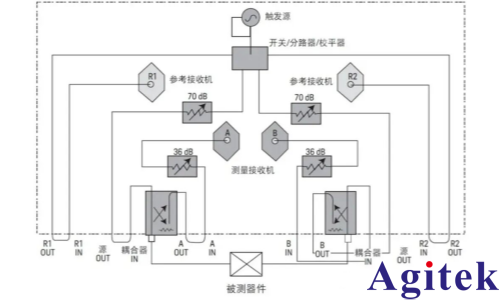

● 重新配置测试装置（针对高端VNA）： 对于某些可重构的VNA架构，可以通过反转内部定向耦合器的方向，或者绕过耦合器（直通模式），将耦合器的方向性优势灵活应用于特定测量。这种硬件层面的技巧，能为特定方向的测量带来额外10dB以上的动态范围提升。

总结

动态范围是矢量网络分析仪的核心命脉，也是许多高精度测量的关键瓶颈。我们可以通过降低中频带宽和开启扫描平均来改善它，但这必然会影响测量速度，需要根据实际情况进行权衡。

而分段扫描和可配置的测试装置则能帮助您在不显著牺牲速度的前提下，进一步挖掘仪器的动态范围潜力。希望本文能帮助您更透彻地理解这一关键参数，在实际测试中获得更精准、更可靠的结果。
