示波器是电子工程师不可或缺的“眼睛”，它能将看不见的电信号转化为可视的波形图像，帮助我们洞察电路的运行状态。为了帮助您更高效、安全地使用这一工具，我们整理了以下常见问题与解答。

1. 什么是示波器？它的工作原理是什么？

示波器是一种用途广泛的电子测量仪器。其核心功能是测量电压随时间的变化，并将结果以波形的形式显示在屏幕上。

从工作原理上看，示波器通过探头接收输入信号。在数字示波器中，信号经过模拟前端的衰减与放大处理后，由模数转换器进行高速采样，将模拟信号转化为数字信息并存储。随后，处理器对这些数据进行重构与处理，最终在LCD或LED显示屏上呈现出信号的幅度、时序、频率和波形形状等特性。这使我们能够研究电流的波形，测定频率、电压强度等参数，凡是可以转换为电效应的周期性物理过程，都可以用示波器进行观测。

2. 示波器的主要部件有哪些？

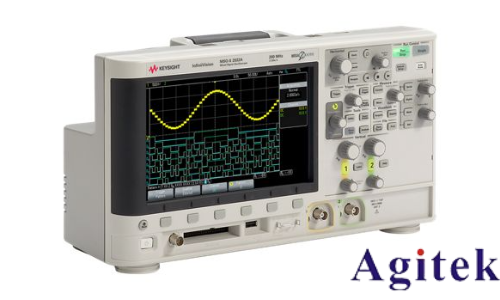

一台典型的数字示波器主要由以下几个关键部分组成：

● 输入通道：通常标记为CH1、CH2等，用于接收外部信号，是示波器的“大门”。

● 显示屏：现代示波器多采用高分辨率的LCD或LED屏幕，不仅能显示波形，还支持颜色编码、注释和触摸控制，提供直观的视觉反馈。

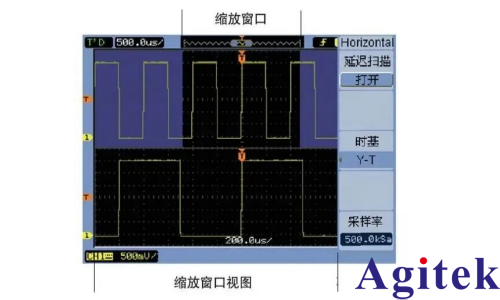

● 垂直与水平控制旋钮：垂直旋钮（Volts/Div）用于调整波形的幅度显示大小；水平旋钮（Time/Div）用于调节波形在时间轴上的疏密程度，即扫描速度。

● 触发系统：这是示波器的“稳定器”，决定了何时以及如何开始采集数据。

● 测量与运算工具：包括光标（Cursors）和自动测量功能（Measure），用于量化波形参数。

● 接口：许多型号还配备USB、LAN等端口，用于保存数据、打印或与计算机通信。

3. 什么是触发？为什么它至关重要？

触发功能是示波器中最关键的部分之一。简单来说，触发决定了示波器在什么时刻“开始”一次新的波形采集。

如果没有触发，波形在屏幕上会呈现为左右漂移、无法辨识的混乱图像。触发通过设定特定的条件（如电压电平、边沿变化等），当信号满足这些条件时，示波器才开始捕获并显示波形，从而将不稳定的、移动的信号“锁定”在屏幕上，使其稳定显示。

数字示波器提供了丰富的触发模式来应对复杂场景：

● 边沿触发：最常用的基础模式，当信号越过特定电压水平（上升沿或下降沿）时启动。

● 脉宽/毛刺触发：根据脉冲的持续时间进行触发，专门用于捕获那些一闪而过的异常窄脉冲或干扰毛刺。

● 欠幅触发：当信号部分越过一个阈值但未能完全越过另一个阈值时激活，用于识别幅度异常的脉冲。

● 逻辑触发：针对复杂数字电路，通过设置跨不同通道的多种逻辑条件来捕获特定的信号组合。

熟练掌握这些触发设置，能极大地简化对偶发性、难以捕捉信号的故障排查任务。

4. 如何正确连接和校准探头？

探头是示波器与被测电路之间的桥梁，其状态直接影响测量精度。

● 连接方法：将探头尖端连接到电路的测试点，将探头的接地夹连接到电路的地（参考点）。注意：错误的接地可能导致短路或测量误差。

● 探头校准：由于不同探头和示波器通道之间存在微小的电容差异，使用前必须进行补偿校准。操作方法是：将探头连接到示波器面板上的“校准输出”端口（通常输出一个标准的方波信号）。然后，在示波器屏幕上观察该方波。使用小螺丝刀调节探头上的补偿电容旋钮，直到屏幕上的方波具有平坦的顶部和锐利的直角边缘，即表示校准完成。

5. 示波器可以测量交流和直流信号吗？

完全可以。示波器通过设置输入耦合方式，可以灵活应对不同类型的信号：

● 直流耦合：信号直接进入示波器，显示包含任何直流偏移的完整波形。这是最常用的模式。

● 交流耦合：示波器在输入端串联一个电容，用于阻隔信号中的直流分量，只显示交流变化部分。当您需要在存在较大直流偏压的背景下，分析微小的交流纹波或噪声时，此模式非常有用。

6. 使用示波器时应采取哪些安全预防措施？

安全永远是第一位的。使用示波器时，请务必注意以下几点：

● 正确接地：确保示波器的电源接地良好。探头接地夹必须连接到电路的正确参考点。

● 避免接地回路：在测量高压或非隔离电路时，错误的接地方式可能形成短路回路，损坏设备或引发危险。

● 选择合适的探头：务必使用与所测量电压幅度和信号频率带宽相匹配的探头及附件。测量高压信号时，必须使用专用的高压探头。

● 注意浮地测量：普通示波器的地线与市电地相连，不能直接用于测量“浮地”系统（如市电火零线）的两端，否则会造成短路。在这种情况下，应使用差分探头或隔离通道示波器。

7. 如何进行频率、脉冲宽度等参数的测量？

您可以通过两种主要方式获取波形的参数：

● 自动测量：现代示波器都内置了强大的自动测量功能。您只需按下“测量”（Measure）键，选择需要的参数（如频率、周期、脉冲宽度、占空比、峰峰值等），示波器便会自动计算并实时显示结果。这是最快速、最准确的方法。

● 光标测量：如果您需要手动分析特定的两点，可以使用光标（Cursors）功能。通过手动放置水平或垂直的虚线光标，示波器会直接读出两点之间的时间差（ΔX）或电压差（ΔY）。

8. 如何排除常见的示波器故障？

当示波器显示异常或无法捕获信号时，建议按以下步骤排查：

● 检查连接：确认探头连接牢固，探头衰减比设置（如1X或10X）与示波器通道设置是否匹配。

● 检查触发：这是最常见的原因。检查触发源是否选对了通道，触发电平是否设置在信号幅度范围内。如果电平设置过高或过低，示波器将无法触发，导致波形漂移或无法显示。

● 调整刻度：尝试调节垂直（Volts/Div）和水平（Time/Div）旋钮，确保波形在屏幕的可视范围内。

● 探头校准：如果波形形状失真，重新进行探头补偿校准。

● 信号源检查：确认被测电路本身是否有信号输出，或者信号是否超出了示波器的测量范围（如带宽限制或电压过载）。

通过遵循以上指南，您将能够更加自信、专业地驾驭示波器，高效地完成各种电子测量与调试任务。
