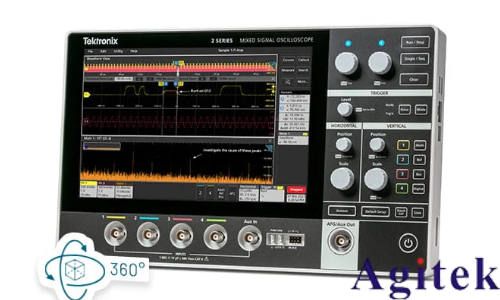

在电子测量领域,泰克示波器的垂直控制系统是决定测量数据准确与否的关键环节。它不仅仅是用来把波形“放大”或“缩小”以便于观察,更直接关系到电压幅值、上升时间等核心参数的量化结果。如果垂直控制设置不当,极易导致对信号的误判,从而影响整个调试与分析过程。以下将深入探讨几种常见的垂直控制设置问题及其对测量精度的具体影响。

首先,最直观且严重的错误是波形削波(Clipping)。当面对高幅度信号时,如果将“伏特/格”(Volts/Div)设置得过低,信号的波峰会超出屏幕显示范围,导致波形顶部被“削平”。这种物理上的截断使得我们无法观测到信号的真实峰值,导致幅值测量结果严重偏低,甚至可能错过信号中隐藏的过冲或振铃等关键细节。解决此问题的方法是,首先增大Volts/Div档位,确保完整波形显示在屏幕内,然后在不引起削波的前提下,尽可能选择较小的档位以获得更佳的分辨率。
其次,噪声干扰也是影响精度的常见因素。在测量微弱信号时,若垂直灵敏度设置过高(即每格的伏特数很小),示波器不仅会放大信号本身,也会同时放大其固有的底噪和外部干扰。这会使波形边缘变得模糊、毛糙,掩盖住信号的真实细节,导致峰峰值和有效值测量不准确。此时,可以尝试启用示波器的带宽限制功能(如20MHz限制)来滤除高频噪声,或使用平均值(Average)捕获模式来平滑波形,从而提高测量的信噪比。
第三,探头设置与补偿的匹配至关重要。如果示波器通道的探头衰减比设置与实际使用的探头不一致(例如使用了10倍衰减探头,但示波器却设置为1倍),系统会错误地计算电压值,导致测量结果出现10倍的误差。此外,探头补偿不当(过补偿或欠补偿)也会引起频率响应失真,使方波显示为圆角或带有过冲,直接影响上升时间及幅度的测量精度。因此,务必在测量前检查并确认探头衰减比设置正确,并使用示波器自带的校准方波对探头进行补偿调节。
第四,直流偏移与接地参考的设置也会影响读数。当信号叠加了较大的直流分量时,若仍使用直流(DC)耦合,波形可能会被整体推至屏幕顶端或底端,导致无法清晰观察微小的交流变化。此时应切换至交流(AC)耦合模式,以隔断直流分量,让交流信号居中显示。同时,如果垂直位置(Position)调节不当,导致接地参考线(零电平)未对齐网格基准线,所有基于该基准的电压测量都将产生系统性偏差。

综上所述,要确保泰克示波器的测量精度,用户必须熟练掌握并精细调节垂直刻度、探头设置、耦合方式及位置控制,避免上述问题的发生,从而获得真实、可靠的信号数据。
