脉冲阻抗测量是现代电子工程中评估电路板、传输线及高速信号通道性能的重要手段，结合阻抗分析仪进行此类测量，不仅能捕捉瞬态响应特性，还可有效识别信号路径中的阻抗不连续点。为确保测量精度与可靠性，需掌握以下关键技巧。

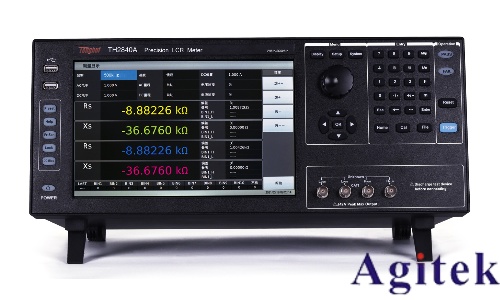

一、合理选用测量方法与仪器配置 脉冲阻抗测量常基于时域反射法（TDR）原理，通过向被测物（DUT）注入快沿脉冲信号，分析其反射波形来推算阻抗分布。应选用具备高带宽和高时间分辨率的阻抗分析仪或矢量网络分析仪（VNA）配合TDR模块。确保仪器上升时间足够短（通常小于被测信号上升时间的1/3），以准确捕捉阻抗突变。

二、精确校准，消除系统误差 测量前必须执行严格的校准流程。推荐采用三点校准法：短路（Short）、开路（Open）、负载（Load），以消除测试夹具和连接路径引入的寄生参数。校准前需清洁测试端口与夹具，避免氧化或污染导致接触电阻变化。对于高频或微小阻抗变化测量，建议使用开尔文四线夹具，消除引线电阻影响。

三、优化测试参数设置 根据被测对象特性设置合适的测试频率、电压与扫描模式。测量高频电路板阻抗时，宜采用频率分段扫描策略：低频段（1kHz–10kHz）用于评估电解电容等效串联电阻，高频段（100kHz以上）则用于分析传输线高频损耗。测试信号电平应遵循“弱信号测高阻，强信号测低阻”原则——高阻抗路径使用低电压（如10mV）避免非线性效应，低阻抗路径则提升电压至1V以增强信噪比。

四、注重连接与屏蔽，控制环境干扰 测试连接路径应尽可能短且阻抗匹配（通常为50Ω），防止反射引入误差。使用屏蔽良好的同轴电缆，并确保仪器与被测件良好接地。在电磁干扰较强的环境中，建议将整个测试系统置于法拉第笼内，提升测量稳定性。温湿度控制亦不可忽视：理想环境为25±2℃、湿度40%–60%RH，避免静电或表面漏电影响结果。

五、科学分析数据，善用可视化工具 测量完成后，利用仪器内置工具绘制史密斯圆图或Bode图，直观分析阻抗随频率的变化趋势。通过观察反射系数（S11）或传输系数（S21）的异常波动，定位阻抗失配点。结合等效电路建模，进一步解析元件参数，为电路优化提供依据。

综上所述，脉冲阻抗测量不仅依赖高精度仪器，更需系统化的操作技巧与严谨的环境控制。唯有在校准、设置、连接与分析各环节精益求精，方能获得真实可靠的阻抗数据，助力高速电路设计与信号完整性优化。
