在现代电子系统设计中，闭环控制系统广泛应用于电源、电机驱动、自动调节等领域。为验证系统稳定性与动态响应性能，可借助是德示波器与函数发生器协同完成闭环控制测试。以下为具体操作步骤与要点。

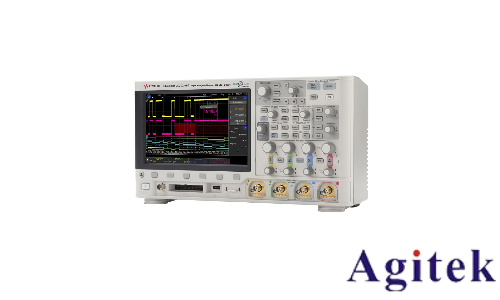

一、测试准备与连接 首先，搭建测试回路。将以函数发生器输出作为系统参考输入信号，接入被测闭环系统的输入端。系统输出端则连接至是德示波器的通道1（CH1），用于采集实际输出波形；同时，若需观测误差信号或反馈路径，可将误差放大器输出接入通道2（CH2）。确保所有设备共地，避免引入地环路干扰或安全隐患。

二、仪器设置

1. 函数发生器设置：根据测试需求，设置输出信号类型（如方波、正弦波或阶跃信号）、频率与幅值。例如，输入一个1kHz的方波信号，模拟系统动态响应过程。

2. 示波器设置：

○ 调整Y轴灵敏度与耦合方式（AC/DC），使波形适中显示；

○ 设置X轴扫描速度，确保能清晰观察至少一个完整周期；

○ 启用触发功能，选择边沿触发，源选CH1，稳定波形显示；

○ 开启带宽限制（如20MHz）以滤除高频噪声。

三、信号捕获与分析 启动系统后，示波器将实时显示输出响应波形。通过观察CH1波形，可分析系统的上升时间、超调量、稳定时间等动态指标。若使用双通道，可比较输入与输出的相位差与幅值变化，评估闭环增益与相位响应。

四、进阶测试与优化 对于更深入的稳定性分析，可进行频率扫描测试。函数发生器从低频（如10Hz）逐步扫频至系统带宽范围，示波器记录各频率点的输入输出幅值与相位差，绘制波特图。若发现相位裕度过低（如小于45°），则需调整补偿网络，再重复测试验证。

五、数据存储与报告 利用示波器的存储功能，保存关键波形与测量数据至U盘，便于后续分析或生成测试报告。结合是德示波器的自动测量功能（如频率、峰值、周期等），提升测试效率与准确性。

六、安全与校准 测试前需校准探头，使用示波器自校功能确保精度。同时，注入信号幅度应控制在系统允许范围内，防止器件损坏。

综上，通过合理配置是德示波器与函数发生器，不仅能完成闭环系统的动态响应观测，还能深入评估其稳定性，为控制系统优化提供有力支持。熟练掌握该测试方法，对电子工程师具有重要意义。
