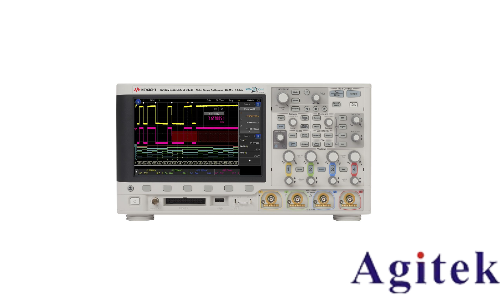

在电子测试与测量领域，相位差是分析交流信号特性的重要参数之一，尤其在通信、电力电子和控制系统中具有重要意义。是德科技（Keysight Technologies）作为全球领先的测试测量设备制造商，其示波器具备强大的信号分析能力，能够精确测量两个通道信号之间的相位差。以下是使用是德示波器测量相位差的常用方法与操作步骤。

一、基本原理

相位差是指两个同频率正弦信号之间的时间偏移所对应的角差，单位为度（°）或弧度（rad）。测量时，需确保两个信号频率相同，并分别接入示波器的两个通道（如CH1和CH2）。

二、测量步骤

1. 连接信号 将待测的两个信号分别接入示波器的通道1（CH1）和通道2（CH2），注意使用匹配的探头并正确设置探头衰减比（如10:1），以保证测量精度。

2. 设置示波器 调整时间基准（Time/Div）和电压基准（Volts/Div），使两个波形在屏幕上清晰稳定显示。启用触发功能，选择合适的触发源（如CH1），确保波形不漂移。

3. 显示双通道波形 设置示波器为双通道显示模式（如“Dual”或“XY”模式），观察两个信号的相对位置。确保波形无失真、无削波。

4. 使用光标测量法 打开光标功能，选择“时间光标”。将两个光标分别对准两个信号的相同相位点（如正向过零点或峰值点），读取时间差Δt。根据公式：

5. 其中，T为信号周期，可从示波器自动测量功能中获取。

6. 使用自动测量功能 是德示波器通常内置“相位差”测量参数。进入“测量（Measure）”菜单，添加“Phase”测量项，选择CH1与CH2作为输入通道，示波器将自动计算并显示相位差值，操作简便且精度高。

7. 使用FFT或李萨如图形法（可选） 对于更复杂的分析，可启用FFT功能比较频域相位，或使用XY模式生成李萨如图形，通过图形形状判断相位关系。

三、注意事项

● 保证两个通道的探头和设置一致，避免引入额外相位误差。

● 信号频率不宜过高，确保示波器采样率足够。

● 使用高分辨率模式或平均采集可提升测量精度。

● 定期校准示波器和探头，确保系统准确性。

四、总结

是德示波器凭借其高精度时基、强大的自动测量功能和用户友好的界面，能够高效、准确地测量两通道信号间的相位差。通过光标法或自动测量功能，工程师可快速获取数据，为电路调试与系统分析提供可靠依据。掌握这些测量技巧，有助于提升电子测试工作的效率与专业性。
