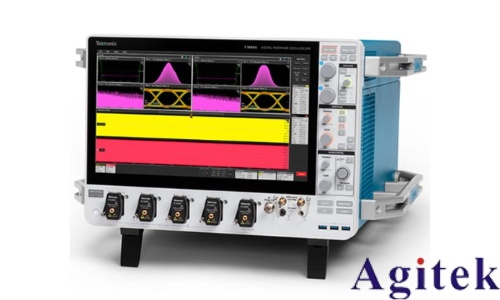

泰克示波器作为电子测试领域中的核心工具，广泛应用于信号观测与分析。在多通道信号测试中，合理设置各通道的垂直偏移（Vertical Position）和垂直缩放（Vertical Scale，即VOLTS/DIV）是确保波形清晰、便于比较与分析的关键步骤。以下是针对不同通道进行垂直参数设置的详细方法与操作建议。

一、垂直缩放（Vertical Scale）设置

垂直缩放决定了示波器屏幕上每格所代表的电压值，直接影响波形的显示高度。不同通道的信号幅度可能差异较大，因此需独立调整。

1. 选择目标通道：按下示波器面板上的“CH1”或“CH2”等通道选择按钮，激活对应通道。

2. 调节VOLTS/DIV旋钮：旋转垂直区域的“VOLTS/DIV”旋钮，可调整该通道的垂直灵敏度。例如，若信号幅值较小，可设为100mV/div；若信号较大，则可设为5V/div，避免波形超出屏幕。

3. 精细调节与确认：部分型号支持“粗调/细调”模式，可通过菜单设定。同时，注意查看屏幕上的刻度标识，确保波形完整显示且不过度压缩或放大。

二、垂直偏移（Vertical Position）设置

垂直偏移用于上下移动波形位置，避免多个通道波形重叠，便于对比分析。

1. 进入垂直控制区：在激活目标通道后，使用垂直控制区域的“Position”（位置）旋钮。

2. 调整波形位置：旋转旋钮，可将CH1波形上移或下移。例如，将CH1置于屏幕上方，CH2置于下方，实现清晰分离。

3. 参考地电平对齐：可将某通道的零电平对齐屏幕中心或基准线，便于观察信号相对于参考地的变化。

三、多通道协同设置技巧

● 独立设置，统一观察：每个通道的垂直参数可独立设定，但应确保时间轴（水平刻度）同步，以便进行时序对比。

● 使用双通道显示模式：选择“双踪显示”或“叠加显示”，结合垂直偏移，使两路信号清晰并列。

● 保存配置：完成设置后，使用“Save Setup”功能保存为预设，便于下次快速调用。

四、注意事项

● 确保探头衰减比设置正确（如10:1或1:1），否则会影响垂直缩放的准确性。

● 若出现“限幅”警告（红色三角），说明信号超出显示范围，需调整垂直缩放或偏移。

● 参考用户手册，不同型号操作略有差异，熟悉界面是高效使用的基础。

通过精准设置不同通道的垂直偏移与缩放，不仅能提升波形可读性，更能为后续的测量、触发与数学运算提供可靠基础。熟练掌握这些操作，是发挥泰克示波器强大功能的第一步。
