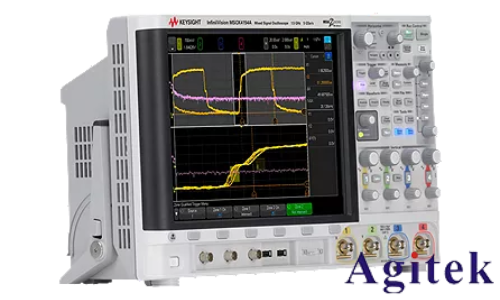

是德科技（Keysight）MSO（混合信号示波器）系列集成了模拟与数字通道，具备强大的信号分析能力，尤其在嵌入式系统调试中，其并行总线解码功能可显著提升调试效率。通过将数字通道配置为并行总线解码，用户可直观查看数据总线上的十六进制或二进制值，快速定位通信异常。以下是详细设置步骤与注意事项。

一、前期准备 确保示波器已正确连接待测设备，数字探头接入并行总线各数据线（如D0-D7）、时钟线（CLK）及片选信号（CS）。建议使用短接地弹簧以减少噪声干扰，提高信号完整性。

二、启用数字通道与总线配置

1. 打开示波器，进入“Digital”（数字）通道界面，启用所需通道（如D0至D7）。

2. 进入“Bus”菜单，选择“Add Bus” → “Parallel”（并行总线）。

3. 在弹出的配置窗口中，将对应数字通道分配至总线位宽（如8位总线则选D0-D7）。

4. 设置总线名称（如“Data_Bus”），便于后续识别。

三、配置解码参数

1. 时钟设置：选择时钟源（内部时钟或外部CLK信号），若使用外部时钟，需指定对应通道，并设置时钟边沿（上升沿或下降沿采样）。

2. 采样模式：推荐使用“Clocked”模式，确保在有效时钟边沿读取数据，避免误判。

3. 数据格式：可选择十六进制、二进制或十进制显示，通常十六进制更便于分析。

4. 阈值电平：根据被测信号电平（如TTL、CMOS）设置合适的逻辑阈值（如1.5V或2.0V），确保逻辑判断准确。

四、触发与显示优化

1. 设置触发条件为总线活动触发，如“Bus Trigger”中的“Data Valid”或特定数据值触发，便于捕获关键事件。

2. 调整时间基准，使一个或多个总线周期清晰显示在屏幕上。

3. 启用总线解码叠加显示，可在波形上方以字符形式标注解码结果，便于对照分析。

五、验证与调试 运行采集，观察解码结果是否与预期一致。若出现乱码或解码失败，检查：

● 通道连接是否正确；

● 时钟边沿与数据建立/保持时间是否匹配；

● 逻辑阈值是否适中；

● 是否存在信号反射或噪声干扰。

六、高级功能应用 部分MSO型号支持总线搜索功能，可快速定位特定数据包；结合协议分析功能，还可与模拟信号同步分析，实现软硬件协同调试。

通过以上设置，是德MSO示波器的数字通道可高效实现并行总线解码，大幅提升系统调试效率。建议结合具体应用场景灵活调整参数，充分发挥设备性能。
