泰克示波器作为电子工程领域中广泛使用的高精度测量工具,不仅能够显示信号随时间变化的波形(YT模式),还具备一种特殊而强大的功能——XY模式。该模式可用于分析两个信号之间的相位、频率关系,尤其在测量李萨如图形(Lissajous Figures)、判断信号相位差、评估系统频率响应等方面具有重要价值。本文将详细介绍如何在泰克示波器上调出XY模式,并简要说明其应用场景与注意事项。

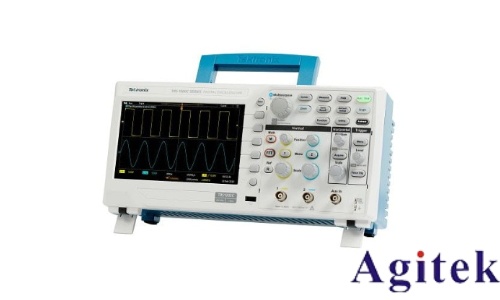

一、进入XY模式的操作步骤
尽管不同型号的泰克示波器操作略有差异,但基本流程大体一致。以下为通用操作方法,以DPO2000系列为例:
1. 选择两个输入通道:首先确保通道1(CH1)和通道2(CH2)均已开启,并正确连接待测信号源。这两个通道将分别作为X轴和Y轴的输入信号。
2. 进入设置菜单:按下示波器面板上的“Menu”或“Settings”按钮,进入主设置菜单。
3. 启用XY显示模式:在菜单中找到“Measurement”(测量)选项,进入后选择“XY Display”或“XY Mode”,然后将其设置为“On”。此时,示波器屏幕将从传统的电压-时间(YT)显示切换为X-Y平面轨迹显示。
4. 调整显示参数:根据需要调节两个通道的垂直刻度(Volts/Div),使图形适中显示在屏幕上。可通过旋钮微调X轴与Y轴的幅度比例,以获得清晰、不失真的李萨如图形。
二、XY模式的应用场景
● 相位测量:当两路同频正弦信号相位差为90°时,显示为圆形;0°或180°时为直线;其他角度则呈现椭圆,便于直观判断相位关系。
● 频率比测量:通过观察李萨如图形的交点数,可推算出两个信号的频率比,适用于无直接频率计时的场景。
● 系统响应分析:在音频测试或滤波器调试中,输入与输出信号分别接入CH1和CH2,可直观反映系统的相位和幅度特性。
三、使用注意事项
● 耦合方式一致:建议CH1与CH2均设置为相同的耦合方式(如DC或AC),避免信号偏移影响图形准确性。
● 幅度匹配:信号幅度过大会导致图形超出屏幕,过小则细节不清晰,应合理调节垂直增益。
● 触发设置:虽然XY模式不依赖时间轴,但触发仍会影响波形稳定性,建议选择合适的触发源与电平。
● 时间基准调整:虽不影响XY模式本质,但可影响图形缩放与观察效果,必要时进行微调。

总之,XY模式是泰克示波器中极具分析价值的功能。掌握其调用方法与解读技巧,不仅能提升测试效率,更能深入理解信号间的动态关系,是电子工程师不可或缺的调试利器。
