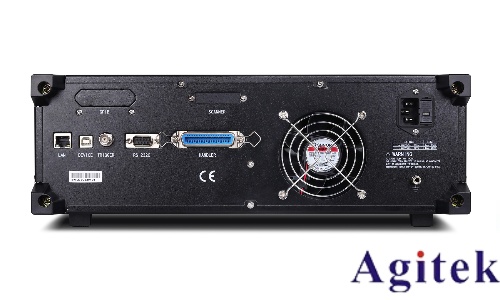

在电子元器件的性能评估中，LCR测试仪是不可或缺的工具，其能够精确测量电感（L）、电容（C）和电阻（R）等关键参数。其中，Q值（品质因数）与D值（损耗角正切）是衡量元件能量效率与损耗特性的核心指标，对电路设计与元件选型具有重要指导意义。

一、Q值：衡量元件储能效率的“标尺”

Q值，即品质因数（Quality Factor），反映的是元件在交流工作状态下储能能力与能量损耗之间的比值。对于电感，Q值定义为感抗（XL）与等效串联电阻（ESR）之比，公式为：Q = XL / ESR = 2πfL / R；对于电容，Q值则为容抗与ESR的比值。Q值越高，表明元件的能量损耗越小，性能越接近理想状态。

在实际应用中，高Q值意味着更优的频率选择性和更高的系统效率。例如，在射频谐振电路中，Q值通常需大于100，以确保信号的纯净与稳定；而在电源滤波电路中，由于需兼顾体积与大电流能力，Q值要求相对较低，一般在10~50之间。值得注意的是，过高的Q值在某些场景（如电源退耦）中可能引发自谐振，反而不利，因此需结合具体应用权衡。

二、D值：揭示元件能量损耗的“窗口”

D值，即损耗角正切（tanδ），表示元件在工作过程中能量损耗与储能的比值。它本质上是阻抗虚部与实部的比值，反映的是元件内部的“有功损耗”部分。D值越大，说明元件发热越严重，效率越低。对于电解电容，D值通常在0.1~0.2之间，而高频陶瓷电容则要求D值极低，以减少高频下的信号失真与温升。

D值与Q值互为倒数关系，即 Q = 1/D。因此，低D值对应高Q值，代表元件性能优良。在LCR测试中，通过D值可快速判断电容的介质损耗或电感的绕组与磁芯损耗情况，是评估元件可靠性的重要依据。

三、Q与D的测量与应用要点

测量Q值与D值时，需注意测试频率的选择，应尽量接近元件的实际工作频率。例如，高频电感应在MHz级频率下测量，以真实反映其性能。同时，应根据元件特性选择合适的等效模型：低损耗元件（如空气电感）宜用串联模型（LS-Q），高损耗元件（如电解电容）则宜用并联模型（CP-D）。

此外，测试前必须进行校准（开路、短路、负载），以消除夹具与引线带来的寄生参数误差，尤其在nH或pF级微小信号测量中更为关键。

综上所述，Q值与D值是LCR测试仪中揭示元件“内在品质”的关键参数。掌握其物理意义与测量方法，有助于工程师精准选型、优化电路设计，提升电子系统的整体性能与可靠性。
