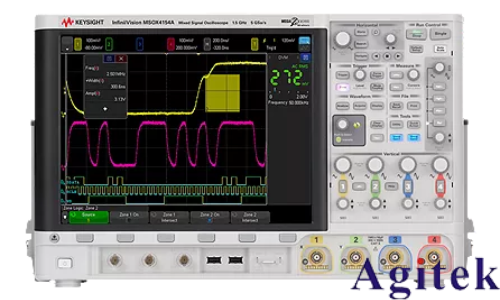

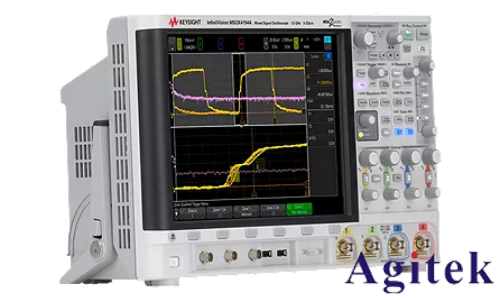

在现代电子系统开发中，I²C（Inter-Integrated Circuit）总线因其仅需两根线（SCL时钟线与SDA数据线）即可实现多设备通信，被广泛应用于传感器、EEPROM、实时时钟等低速外设的连接。然而，当通信异常或数据错误发生时，传统的波形观察难以快速定位问题。是德科技（Keysight）MSO-X系列混合信号示波器具备强大的协议解码功能，能够对I²C总线进行高效、精准的解码与分析。本文将详细介绍如何使用该系列示波器完成I²C协议的解码操作，帮助工程师提升调试效率。

一、硬件连接与信号接入

首先，正确连接被测设备与示波器。使用两个无源探头，将I²C的SCL信号接入示波器通道1（CH1），SDA信号接入通道2（CH2）。确保探头接地夹牢固连接至系统地，以减少噪声干扰。若使用数字通道（MSO型号），可将SCL和SDA分别接入D0和D1，并在设置中配置对应的逻辑电平阈值（如3.3V TTL）。

二、基础设置与波形捕获

1. 调整时基与电压范围：根据I²C通信速率（常见为100kHz或400kHz），设置合适的时间刻度，如初始设为100μs/div。垂直档位调整至使信号完整显示，避免失真。

2. 触发设置：进入“触发”菜单，选择“串行触发”功能，设置触发类型为I²C。指定SCL和SDA对应通道，可设置触发条件为“起始条件”（Start Condition），以便稳定捕获每次通信的起始点。

三、启用I²C协议解码

1. 添加总线解码：进入“总线”或“分析”菜单，选择“添加总线”，类型选择“I²C”。分配SCL和SDA信号通道，设置参数：

总线速率：可选自动检测或手动设定；

地址格式：7位或10位；

极性：通常为标准模式；

启用时钟拉伸检测，以识别从设备延长时钟的情况。

2. 查看解码结果：解码启用后，示波器在波形下方以表格形式显示解析内容，包括时间戳、起始/停止位、从机地址（含读写位）、数据字节及ACK/NACK状态。可通过缩放与滚动查看完整通信流程。

四、高级功能与故障排查

1. 搜索与标记：使用“搜索”功能快速定位特定地址或数据；利用标记功能标注异常帧，便于后续分析。

2. 异常分析：

检查ACK位是否为低电平，若为高电平则表示从设备未应答；

观察是否存在时钟拉伸过长、数据在SCL高电平时跳变等违规行为；

分析数据内容是否符合预期协议格式。

3. 混合信号分析：结合数字通道或模拟通道，同步观察电源、复位信号等，判断通信异常是否由系统级问题引起。

五、注意事项与优化建议

使用短接地弹簧减少高频噪声；

保持足够高的采样率与存储深度，确保信号细节不丢失；

定期更新示波器固件，以支持更多协议特性；

参考是德官方手册，掌握高级设置技巧。

六、总结

是德MSO-X系列示波器通过集成协议解码功能，将复杂的I²C通信可视化、结构化，极大提升了调试效率。掌握其使用方法，不仅能快速定位通信故障，还能深入理解总线行为。对于嵌入式开发、硬件测试等领域的工程师而言，这是一项不可或缺的技能。通过系统设置与深入分析，I²C调试将从繁琐的波形解读转变为高效的问题解决过程，助力产品高质量交付。
