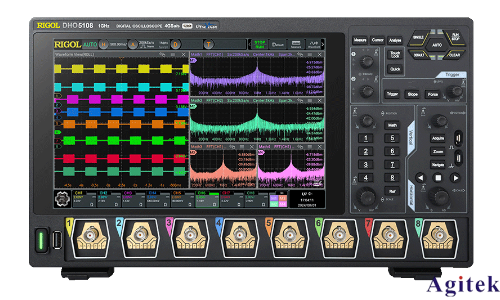

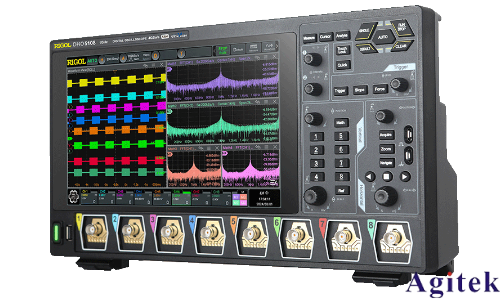

普源示波器DHO5108作为一款高性能数字示波器，广泛应用于电子测量、电路调试与信号分析等领域。其强大的触发功能是实现精准波形捕获的关键，合理设置可有效稳定显示信号、捕捉异常事件，提升测试效率与分析精度。

一、触发模式选择

DHO5108提供三种基本触发模式：自动（Auto）、正常（Normal）与单次（Single）。自动模式适用于未知或低频信号，即使未满足触发条件也会强制显示波形，便于初步观察；正常模式仅在满足触发条件时采样，适合低重复率信号，避免波形混叠，如测量电源纹波时推荐使用，配合AC耦合可清晰显示交流分量；单次模式用于捕获瞬态事件，如电路启动异常，触发后自动停止，便于后续分析。

二、触发类型与参数设置

基本触发类型为边沿触发，可选择上升沿或下降沿触发，并设定触发源（如CH1、CH2或外部输入）。通过调节触发电平，确保其位于信号有效幅度范围内，实现稳定触发。此外，示波器支持多种高级触发：

● 脉宽触发：设定脉宽范围（如“大于100ns”），用于捕捉异常脉冲；

● 逻辑触发：通过多通道逻辑组合（如“CH1上升且CH2为高”）分析数字电路时序；

● 序列触发与斜率触发：适用于复杂信号关系或信号变化速率分析。

三、关键参数优化

● 触发耦合：AC耦合滤除直流成分，适合交流信号观测；DC耦合保留完整信号，适用于含直流偏置的场景。

● 触发延迟：设置触发后延迟采集时间，可聚焦信号后续变化过程，便于分析时序关系。

● 触发斜率与边沿选择：根据信号特征选择上升或下降沿，确保触发点准确。

四、操作注意事项与故障排除

首次使用或环境变化时，需进行探头补偿与示波器自校准，确保测量精度。测量高压信号应选用匹配衰减比的探头，并在菜单中正确设置。常见问题如“无波形显示”可能因触发电平设置不当或触发源选择错误；“波形闪烁”则多因自动模式下高频信号混叠，建议切换至正常模式并优化时基。

掌握DHO5108的触发设置，不仅能稳定观测信号，更能深入分析复杂时序与异常事件，是电子工程师不可或缺的核心技能。结合实际应用场景灵活配置，将显著提升测试效率与故障排查能力。
