如何使用示波器光标?

−将 X 和 Y 光标手动放置到所需测量点。
−波器自动乘以垂直和水平刻度调整系数，提供绝对和增量测量。

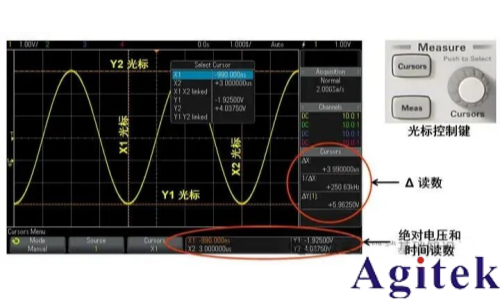

一种更为精准的电压和定时测量方法是使用示波器的 X 和 Y 光标。当开启光标时，我们会看到水平和垂直光标/标记会自动显示光标所在位置的电压和时间。每个光标的绝对电压和时间显示在屏幕底部，光标之间的增量电压和增量时间显示在屏幕右侧。要测量此波形的峰峰值电压，只需将 Y1 和 Y2 光标调整到波形的顶部或底部即可。要测量此波形的周期和频率，可将 X1 和 X2 光标调整到波形上波形通过特定电压/阈值级别的两个连续位置。

使用示波器进行测量 – 使用示波器自动参数测量?

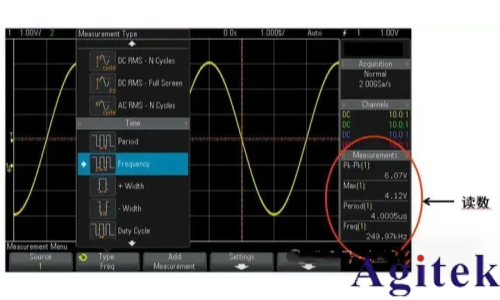

除了使用示波器的用户调整光标进行测量外，还有一种更快的测量方法，即使用示波器自动参数测量。如今的大多数高级数字存储示波器都能够自动测量电压和定时参数，如 Vpp、Vmax、Vmin、周期、频率、上升时间和下降时间等。

―选择最多 4 个具有连续更新读数的自动参数测量。

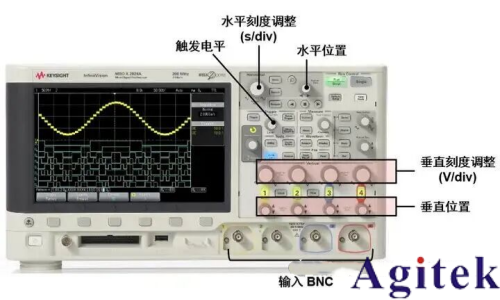

主要示波器设置控制

在示波器上进行任何测量之前，必须先设置示波器垂直和水平控制，以在示波器显示屏上以适当的刻度显示波形。主要控制包括垂直刻度调整控制、水平刻度调整控制和触发电平控制旋钮。

示波器每个输入通道的垂直刻度调整控制都位于示波器右侧前面板的底部附近 – 就在输入 BNC 的正上方。较大的旋钮控制垂直伏/格设置，较小的旋钮控制垂直位置（或偏移）。

示波器水平刻度调整控制位于示波器前面板顶部附近。较大的旋钮控制秒/格设置，较小的旋钮控制水平位置（或延时）。

触发电平控制旋钮位于水平刻度调整控制下方。稍后我们将详细讨论示波器触发。

适当调整波形刻度

−调整 V/div 旋钮，直到波形在垂直方向充满大部分屏幕为止。
−调整垂直位置旋钮，直到波形垂直居中为止。
−调整 s/div 旋钮，直到水平方向只显示少数几个周期数为止。
调整触发电平旋钮，直到电平设置在垂直方向接近波形中间为止

设置示波器波形刻度调整是一个反复调整前面板，直到出屏幕上显示所需“图形”的过程。

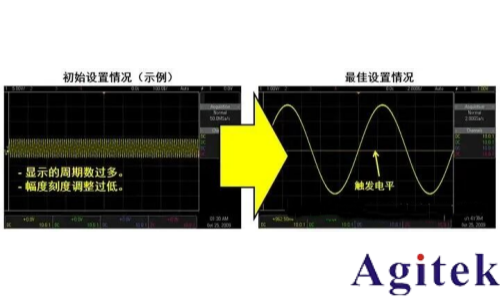

设置示波器波形刻度调整通常是一个反复的过程。例如，假设在初始刻度调整中，波形刻度调整为振幅相对较低，且屏幕上的周期数过多，如左侧屏幕截图所示。在此情况下，我们看到所绘制波形的振幅只有约 1 格高。旋转伏/格旋钮增加波形的刻度调整。如果旋转旋钮的方向不正确，波形的垂直刻度调整将变得更小。此时只需向另一方向旋转旋钮，直到将波形刻度调整到波形高度占屏幕的一半以上。请注意，如果按 V/div 旋钮，便可以更“精细”的调整粒度调整 V/div 设置，从而使波形充满大部分屏幕，以便进行更精准的测量。

如果输入信号存在直流偏移（波形移动到屏幕中心以上或以下），则可能还需要旋转垂直位置旋钮，将屏幕中的波形居中。

为了获得适当的水平刻度调整，可旋转秒/格旋钮 – 有时称为时基控制 – 直到屏幕上只显示少数几个波形周期数为止。但如果只希望查看数字信号的快速边沿，则可将秒/格设置设置为较低的值，以便以较高的水平分辨率仅查看快速上升或下降边沿。

最后，可能需要调整触发电平以获得稳定显示。旋转触发电平旋钮时，将显示水平触发电平指示器（与电压光标类似），显示实际触发电平。适当的触发电平设置通常为信号垂直幅度的 50% 左右。将重复输入信号的触发电平设置为 50% 的一种快速方法是只按触发电平旋钮。稍后我们将详细讨论触发。

请注意，调整完垂直、水平和触发电平控制后，可能需要返回重新调整某些设置，直到出现所需图形为止。

请注意，对简单重复输入信号设置示波器刻度调整的另一种简便快速的方法是使用示波器自动刻度调整功能。但自动刻度调整功能对于较复杂的信号有时无法使用。而且如果使用示波器的此功能，您可能一直不会了解如何在需要手动调整时有效使用示波器。另外，您的教授可以通过下载命令到示波器来禁用自动刻度调整功能。

注意事项：可以通过 USB 或 LAN 连接下载 “:AUToscale DISable” 命令，从而禁用自动刻度调整功能。将此命令下载到示波器后，自动刻度调整功能将永久禁用，直到下载 “enable” 命令（:AUToscale ENABle）为止。
