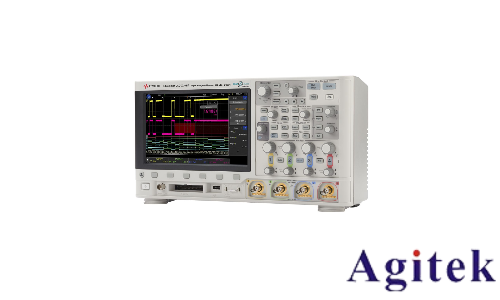

是德科技（Keysight）DSOX3024T是一款高性能、多功能的示波器，集示波、波形发生、频谱分析与串行解码于一体，广泛应用于电子研发、电源测试与嵌入式系统调试。为帮助用户高效使用该设备，本文提供一份简明实用的操作指南。

一、基础操作与界面设置

DSOX3024T配备8.5英寸电容触摸屏，支持触控与旋钮双操作模式，操作如智能手机般流畅。首次使用时，建议校准探头：连接探头至校准信号端口，点击“自动设置”（Auto Setup），示波器将自动优化垂直、水平与触发参数。通过“垂直”与“水平”旋钮可微调量程和时基，确保信号清晰显示。

二、触发设置：精准捕获关键信号

触发是稳定显示波形的核心。DSOX3024T提供多种触发模式：

自动触发（AUTO）：无信号时仍显示扫描线，适合观察低频或偶发信号。

常规触发（NORM）：仅当满足触发条件时才刷新波形，适用于稳定周期信号。

单次触发（SINGLE）：捕获一次事件后停止，是捕捉异常脉冲、瞬态干扰的理想选择。

设置方法：按“Trigger”键，选择模式后设定触发源（如CH1）、边沿（上升/下降）及触发电平。高级用户可使用区域触摸触发，在屏幕上框选异常区域，实现“所见即触发”，极大提升调试效率。

三、关键测量功能应用

1. 纹波测量：在电源测试中，启用FFT功能可将时域信号转为频域分析。连接探头至输出端，设置合适时基与垂直灵敏度，开启FFT并选择汉宁窗，采样率设为信号频率两倍以上，即可准确读取纹波频率与幅值。

2. 混合域分析：利用时间选通FFT，可在特定时间段内分析信号频谱，适用于调制信号或噪声定位。

3. 串行总线解码：选配CAN、I2C、SPI等解码功能，可自动解析通信数据，并支持协议级触发，快速定位通信错误。

四、连接与远程控制

支持USB与LAN连接。USB连接即插即用，首次使用需安装官方驱动；LAN连接需手动设置IP地址，确保示波器与电脑处于同一网段。通过SCPI命令可实现远程控制与自动化测试，适合长期监测与数据采集。

五、使用建议

使用前确保接地良好，避免噪声干扰。

高频测量建议使用有源探头。

合理设置采样率与内存深度，避免混叠与数据丢失。

DSOX3024T凭借其高带宽、多合一功能与智能触发系统，是电子工程师的强大助手。掌握上述使用技巧，将显著提升测试效率与问题定位能力。
