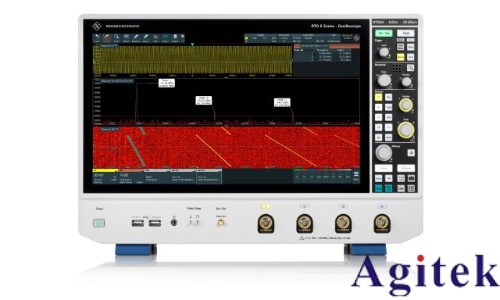

电源完整性（Power Integrity, PI）是现代电子系统设计中的关键指标，直接影响电源稳定性与电路性能。随着高速数字电路的广泛应用，电源轨上的瞬态噪声、纹波及高频干扰日益显著，对测量工具提出了更高要求。罗德与施瓦茨RTO示波器凭借其高精度、低噪声与强大分析功能，成为电源完整性测试的理想选择。

电源完整性测试的核心在于准确捕捉电源轨上的微小交流成分，尤其是电源纹波与噪声。纹波是叠加在直流输出上的周期性交流信号，通常源于开关电源的开关动作及其谐波。若纹波过大，可能导致信号失真、时钟抖动甚至系统失效。因此，精准测量纹波的峰峰值、有效值及频率成分，是评估电源性能的基础。

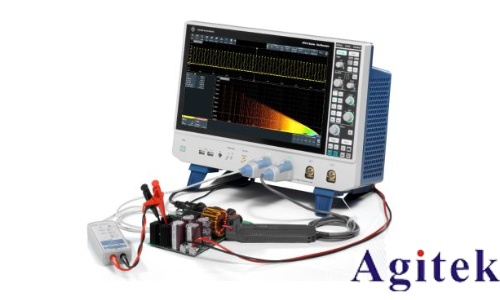

使用RTO示波器进行电源完整性测量，需遵循科学的测试流程。首先，在测试前做好充分准备：选用低噪声、高阻抗探头，如1:1无源探头或差分探头，确保探头接地线尽可能短，以减少地环路引入的电磁干扰。探头连接应牢固，避免接触不良导致信号失真。

示波器设置方面，建议将输入耦合模式设为“AC”，以滤除直流分量，仅显示交流纹波成分。启用20MHz带宽限制功能，可有效抑制高频噪声，提升测量信噪比。垂直灵敏度初始可设为20mV/div，根据实际波形幅度动态调整，确保纹波清晰显示且不溢出屏幕。水平时基可设为50μs/div或1ms/div，以便观察纹波的周期性特征。触发模式选择“边沿触发”，并将触发电平置于纹波波形中点，确保波形稳定显示。

在测量操作中，首先观察屏幕波形，若出现异常噪声或失真，需排查接地、连接及环境干扰因素。随后，利用示波器的自动测量功能，精准获取纹波的峰峰值与均方根值（RMS）。RTO示波器基于全存储深度进行计算，确保测量结果的高可靠性。此外，可通过光标功能进行手动测量，适用于特定波形点的精细分析。

为进一步诊断纹波来源，可启用RTO示波器的频谱分析功能，将时域信号转换为频谱图，识别主要干扰频率，如开关频率及其谐波成分。这有助于定位噪声源，指导滤波电路优化。

测试过程中还需注意安全与抗干扰：确保所有设备良好接地，远离强电磁干扰源，必要时采用屏蔽措施。避免使用高衰减探头，防止信号衰减影响精度；同时确保示波器带宽至少为被测信号最高频率的3倍以上，以完整捕获高频成分。

最后，详细记录测量数据，包括纹波幅度、频谱特征等，并与设计规范对比。若超出允许范围，可针对性优化电源设计，如增加去耦电容、改善PCB布局等。

综上所述，罗德与施瓦茨RTO示波器凭借其卓越性能与完整测量方案，为电源完整性测试提供了强有力的技术支持，是电子研发与质量验证中不可或缺的工具。
