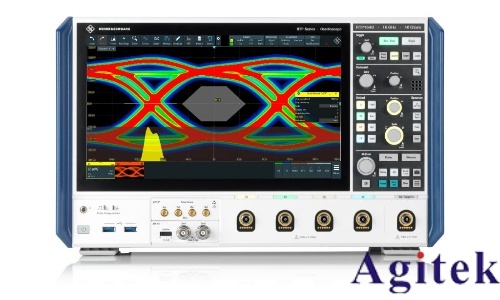

罗德与施瓦茨（R&S）MXO54是一款高性能数字示波器，具备高带宽、高采样率和强大的信号分析能力，广泛应用于电子研发、生产测试等领域。虽然其功能强大，但测量直流电压的操作简洁直观。以下是使用MXO54示波器测量直流电压的详细教程。

一、连接信号与探头设置

首先，将待测直流电压源的正极接入示波器通道1（CH1）的探头端，负极连接至示波器的接地夹（GND），确保连接牢固，避免接触不良引入噪声。选择合适的探头衰减比（如1X或10X），若电压较低建议使用1X模式以提高分辨率，若电压较高则选用10X以保护示波器输入。

连接完成后，建议先进行探头校准：将探头连接至示波器前面板的校准信号输出端（通常为1kHz方波），调节探头补偿电容，使屏幕上的方波波形边缘平直、无过冲或圆角，确保测量精度。

二、示波器操作设置

打开MXO54电源，待系统启动后进入主界面。选择“测量”功能菜单，点击“添加测量”，在类型中选择“直流电压”（DC Voltage）。系统将自动在选定通道（如CH1）上进行直流电平测量。

调整垂直刻度（Volts/Div）使波形居中显示，避免波形超出屏幕范围。由于直流信号为一条水平线，可通过微调垂直位置使其位于屏幕中央，便于读数。同时，设置合适的时间基准（Time/Div），如1ms/div或更慢，以获得稳定的显示效果。

三、读取与分析数据

测量结果将实时显示在屏幕的测量区域，通常包括平均电压值、峰峰值（应接近0V）等参数。可启用光标功能，手动测量波形电平，进一步验证结果。若需更高精度，可使用示波器的“平均”采集模式，多次采样取平均值，降低噪声影响。

四、误差控制与注意事项

测量过程中可能存在探头阻抗引入的误差、示波器内部基准漂移或电源波动影响。为提高精度，建议：

1. 使用前校准探头；

2. 定期对示波器进行自校准；

3. 保持供电电源稳定；

4. 避免长导线引入干扰，尽量缩短接地线。

五、数据保存与导出

测量完成后，可通过U盘或网络将波形数据保存为CSV格式，便于在Excel或MATLAB中进一步分析，也可截图保存用于报告。

掌握以上步骤，即可高效、准确地使用R&S MXO54示波器完成直流电压测量，为电子测试工作提供可靠支持。
