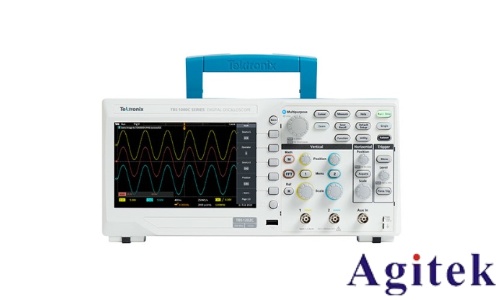

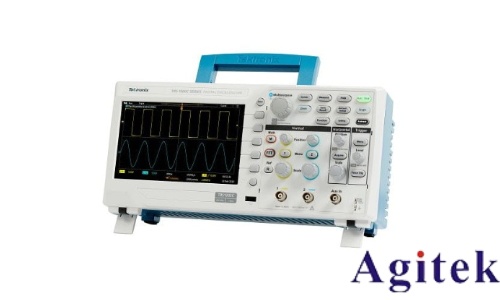

泰克TBS1102C是一款经济实用、性能稳定的双通道数字示波器,广泛应用于电子研发、教学实验与设备维修等领域。其操作简便、功能丰富,掌握正确的使用方法可显著提升信号测量与分析效率。

一、基础连接与开机设置
首先,将电源线接入市电,按下前面板电源按钮启动示波器。待系统自检完成后,进行探头校准:将探头连接至CH1或CH2通道,探头尖端接“PROBE COMP”校准信号端口,地线夹接地。观察屏幕中方波波形,调节探头补偿电容,使上升沿和下降沿垂直无失真,确保测量精度。
二、信号测量操作流程
1. 连接信号源:将探头尖端接触待测点,接地夹连接电路共地端,注意极性正确,避免短路。
2. 通道与探头设置:按下“CH1”或“CH2”按钮启用对应通道,在菜单中设置探头衰减比(如1X或10X),确保示波器读数与实际信号匹配。
3. 调节显示参数:通过“VOLTS/DIV”调节垂直刻度,使波形幅度适中;通过“TIME/DIV”调整水平时基,清晰展现信号周期变化。
4. 触发设置:选择“Edge”边沿触发模式,触发源设为对应通道(如CH1)。调节“TRIG LEVEL”旋钮,将触发电平置于信号幅度中间区域(推荐50%),使波形稳定显示。可选用Auto、Normal或Single模式,根据信号特性灵活切换。
三、高级功能与测量技巧
TBS1102C支持多种高级触发模式,如脉冲宽度触发、视频触发和序列触发,适用于复杂信号分析。例如,在调试I2C通信时,可设置序列触发捕获特定地址的数据包。
开启“余晖功能”有助于观察偶发信号:进入“DISPLAY”菜单,选择“Persistence”,设定“10s”或“Infinite”模式,可记录毛刺或瞬态干扰。测量电源纹波时,结合DC耦合与平均捕获模式,能有效抑制噪声,提升测量精度。
此外,利用自动测量功能,可快速获取峰峰值、频率、占空比等34项参数,大幅提升分析效率。
四、实用注意事项
探头地线应尽量缩短,避免引入电磁干扰。
高频信号测量时,优先使用10X衰减档位,并正确补偿。
触发不稳定时,检查触发源选择、电平设置及耦合方式(AC/DC)。
完成测量后,建议关闭余晖功能,恢复默认设置,便于下一次使用。

泰克TBS1102C凭借其强大的触发系统、直观的操作界面与丰富的分析功能,成为电子工程师的得力工具。熟练掌握上述使用方法,不仅能高效完成常规测量,更能深入洞察信号细节,为电路设计与故障排查提供坚实支持。
