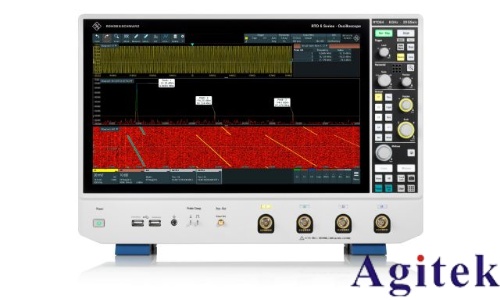

罗德与施瓦茨RTO6示波器是一款高性能、高带宽的数字示波器，广泛应用于高频信号分析、通信系统调试及雷达信号测试等领域。其具备高采样率、灵活触发机制和强大的信号分析能力，是电子工程师进行信号测量与系统优化的重要工具。以下是RTO6示波器的系统化使用教程，帮助用户快速掌握操作流程。

一、设备连接与基础设置

首先，将探头正确连接至待测信号源，注意选择合适的衰减比（如10X），避免信号失真。开启电源后，进入基础设置：调整垂直刻度（电压/格）和水平时基（时间/格），使信号波形清晰显示于屏幕中央。同时，利用示波器内置校准信号对探头进行校准，确保测量精度。

二、触发设置与波形捕捉

触发是稳定显示波形的关键。RTO6支持边沿触发、脉冲触发等多种模式。用户可根据信号特征选择触发源（如通道1或外部触发），并设定触发电平与斜率（上升沿或下降沿），以精准捕获目标信号事件。对于复杂信号，可启用触发延迟功能，观察触发前后波形细节。

三、信号测量与分析

RTO6提供丰富的测量功能。通过自动测量，可直接获取频率、周期、幅值、上升时间等参数。利用FFT功能进行频谱分析，有助于识别噪声源或谐波成分。对于射频脉冲信号，结合R&S®VSE-K6软件，可实现时域与频域联合分析，输出I/Q数据进行深度处理。

四、高级功能应用

RTO6支持数学运算与滤波处理。用户可加载自定义CSV格式滤波器文件（如带通滤波器），在“Math”页面中选择“User Define”加载文件，实现数字滤波。需注意：为防止混叠，应同时开启示波器硬件低通滤波器（如20MHz带宽限制）。此外，可通过Web界面或VISA/SCPI协议实现远程控制，支持Python、LabVIEW等编程语言，便于自动化测试。

五、数据保存与系统优化

测量完成后，及时保存波形数据为CSV或图像格式，便于后续分析。通过网络接口（支持FTP、SCP）可将数据传输至远程服务器。基于分析结果，可对系统进行噪声抑制、时序优化或滤波器设计，提升整体信号质量。

使用RTO6示波器时，还需注意接地可靠性、电磁屏蔽及探头校准等细节，以确保测量准确性。掌握上述操作流程与技巧，将显著提升测试效率与系统调试能力，充分发挥RTO6在高频、高速信号分析中的优势。
