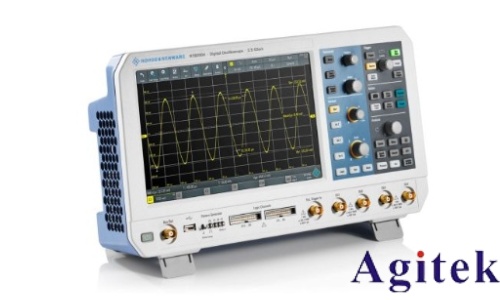

罗德与施瓦茨RTB2000系列示波器是一款高性能、智能化的测试仪器，广泛应用于电子研发、教学实验与故障诊断。对于初学者而言，掌握其基本操作流程，可快速实现精准测量。以下为RTB2000示波器的使用入门指南。

一、探头校准：确保测量精度

首次使用前，必须进行探头校准。将探头连接至示波器面板上的校准信号输出端（输出为1kHz方波），观察屏幕波形。若方波上下沿出现圆角或过冲，说明探头补偿不匹配。使用螺丝刀调节探头上的补偿电容，缓慢旋转直至波形边沿平直、无失真。校准完成后，将探头切换至合适衰减比（如10X），连接待测信号源。

二、信号连接与参数设置

将探头接地夹与被测电路共地连接，探针接触信号点。开机后，通过“伏/格”（V/div）旋钮调节垂直灵敏度，使波形高度占屏幕2/3左右，提升测量精度。旋转“秒/格”（s/div）旋钮调整时间基准，确保屏幕上显示1~2个完整波形周期。根据信号特性选择耦合方式：直流（DC）耦合显示完整信号（含直流分量），交流（AC）耦合则滤除直流，突出交流成分。

三、触发设置：稳定显示波形

触发是稳定波形显示的关键。推荐新手使用“自动触发”模式，避免无波形显示。设置触发源为当前通道（如CH1），通过触发电平旋钮将触发线置于信号幅值中点（如1Vpp信号设为0.5V）。可选择上升沿或下降沿触发，以捕获信号启动或关断瞬态。若信号复杂，可尝试脉冲触发或调整触发释抑时间。

四、波形观察与自动测量

调节“位置”旋钮使波形居中，避免边缘失真。按下“Measure”键，示波器可自动测量峰峰值、频率、周期、占空比等参数。使用“Zoom”功能可局部放大波形，观察脉冲细节或噪声。RTB2000支持谐波分析与数学运算，便于深入分析信号特性。

五、数据保存与导出

测量完成后，及时保存数据。按下“Save”键，可将波形以图片格式（如PNG）保存至U盘，便于报告展示；也可导出为CSV文件，用于MATLAB或Excel进一步分析。插入U盘后，在菜单中选择存储路径与文件格式，确认保存即可。

注意事项：操作前确保电源与接地正常；避免探头接触高压信号；定期校准仪器，确保测量准确性。

掌握以上步骤，即可高效使用RTB2000示波器完成基本测量任务，为电子实验与工程调试打下坚实基础。
