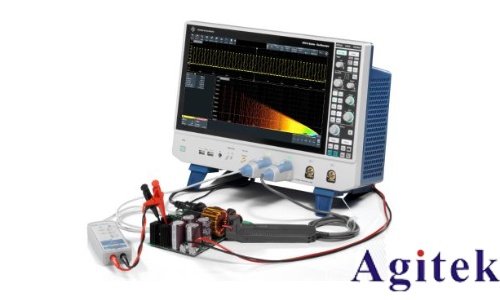

罗德与施瓦茨R&S®RTO64示波器作为高性能测试仪器，广泛应用于高速数字信号的完整性分析。眼图测试是评估信号质量的重要手段，能够直观反映信号的抖动、噪声、时序误差等关键参数。以下是使用RTO64进行眼图测试的系统化操作步骤。

一、信号连接与探头配置

首先，选择合适的探头（如有源或差分探头），将信号端接入待测点，接地端可靠连接至电路地，防止引入干扰。在示波器通道菜单中设置探头类型、衰减比（如10:1），并利用内置校准信号完成探头补偿，确保信号保真。

二、基础参数设置

进入示波器设置界面，合理配置关键参数：

1. 时基设置：调整时间刻度（如1ns/div），确保显示多个信号周期，利于眼图叠加。

2. 垂直灵敏度：调节电压刻度（如500mV/div），使高、低电平均清晰分布在屏幕中央。

3. 输入耦合：选择“DC”耦合，保留信号完整直流与交流成分。

4. 带宽限制：根据需要开启，抑制高频噪声干扰。

三、触发与同步设置

触发是眼图稳定显示的关键。选择“边沿触发”模式，将触发电平设于信号逻辑阈值附近（如1.5V）。对于高速串行信号，建议启用PLL（锁相环）恢复时钟，实现数据与采样的精准同步。

四、启动眼图测试模式

在测量菜单中启用“实时眼图”或“眼图分析”功能。设置波形叠加次数（建议1000次以上），使多个UI（单位间隔）波形累积形成清晰眼图。可加载行业标准模板（如USB、PCIe）进行自动模板测试，判断是否违规。

五、眼图分析与参数提取

眼图生成后，利用内置分析工具进行量化评估：

测量眼图的垂直与水平开度，评估噪声容限与定时裕量；

读取抖动参数，区分随机抖动（RJ）与确定性抖动（DJ）；

计算消光比，判断逻辑识别能力；

启用误码率（BER）预测功能，评估系统长期稳定性。

六、结果保存与报告生成

测试完成后，保存眼图截图及测量数据。通过U盘导出PDF或CSV格式报告，便于归档与团队评审。

七、故障诊断与优化

若眼图闭合或抖动超标，可结合余晖显示、频谱分析等功能排查电源噪声、串扰等干扰源，进而优化PCB布局或端接设计。

综上，R&S RTO64凭借高带宽、高采样率与强大的信号处理能力，为眼图测试提供了高效、精准的解决方案，是高速电路研发中不可或缺的利器。
