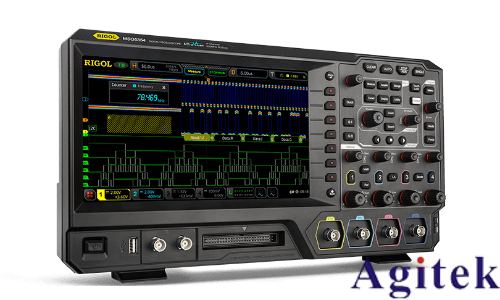

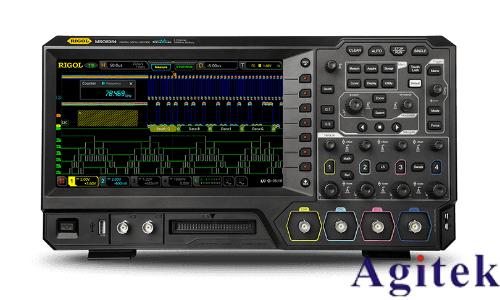

使用普源MSO5000示波器的FFT功能分析频偏与调制特性，需结合频谱解析与参数配置实现精准测量。以下是系统化操作指南：

一、基础设置与操作流程

激活FFT模式

按下示波器前面板的Math键，选择FFT运算类型，通过Source选择待分析通道（如CH1）。

屏幕将显示频谱图，横轴为频率（Hz），纵轴默认为线性幅度（Vrms），可通过Unit切换为对数刻度（dBV）以增强微弱谐波可见性。

关键参数优化

采样率与时间基准：将时间基准（Time/div）调至合适值（如1ms/div），确保采样率（Sample Rate）≥信号最高频率的2倍，避免混叠失真。

窗函数选择：

汉宁窗（Hanning）：适用于调制信号等窄带分析，平衡频率与幅度精度 ；

矩形窗（Rectangular）：瞬态信号分析，保留高频细节。

分辨率带宽（RBW）：RBW = 采样率/采样点数，减小RBW可提升频率分辨率，需延长采样时间。

二、频偏测量方法

载波定位与边频识别

在频谱图中定位载波频率（主峰），调制信号产生的边频分量对称分布于载波两侧。

例如：调频信号中，边频间隔等于调制频率（F_m），频偏（Δf）与调制指数（m_f）关系为：Δf = m_f × F_m。

峰值差值法

使用光标（Cursor）测量载波与边频峰值的幅度差（ΔA），结合调制类型计算频偏：

调频信号：Δf ≈ (ΔA / 2) × F_m（小频偏近似）；

调相信号：Δf = (ΔA / 2) × F_m × β（β为相位灵敏度）。

三、调制特性分析

调幅系数（m）测量

通过频谱仪法计算：m = 2 × (边频幅度 / 载波幅度)。

操作示例：若载波幅度为1V，边频幅度为0.2V，则m=40%。

调制失真检测

非线性失真会在频谱中产生高次谐波（如2F_m、3F_m），通过Harmonic测量功能量化谐波含量。

例如：调幅波中出现3次谐波，提示调制器存在非线性失真。

四、典型应用场景

五、误差抑制与技巧

抗混叠处理

启用示波器内置低通滤波器（如20MHz硬件滤波器），或外接抗混叠滤波器。

噪声抑制

采用Average Acquisition模式（8-16次平均），降低随机噪声影响。

校准与验证

使用示波器自校准功能，定期检查垂直增益与时间基准精度。

六、案例解析

问题：无人机电机驱动信号频谱中出现2倍频谐波。
分析：

FFT显示12kHz开关频率处谐波幅值超-40dBc；

调制特性分析发现PWM边频不对称，提示栅极驱动电压畸变；

优化屏蔽与驱动参数后，谐波抑制至-60dBc以下。

通过上述方法，可高效解析频偏与调制特性，为通信、电力电子等领域的故障诊断提供量化依据。注意：测量前需确认信号幅度在示波器量程内，避免ADC饱和导致频谱失真。
