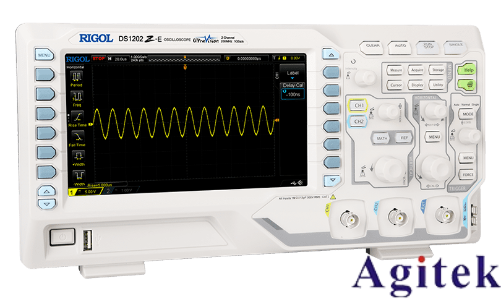

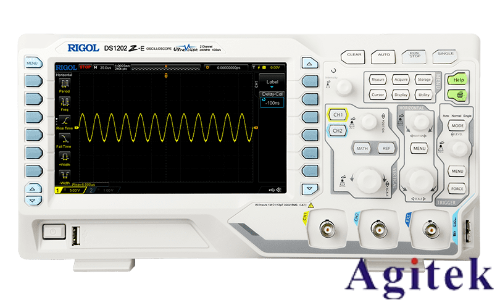

普源示波器DS1102Z-E是一款高性能、双通道数字示波器，具备100MHz带宽和1GS/s实时采样率，广泛应用于电子设计、电路调试与故障排查。掌握其基础操作，是电子工程师进行电路测试的必备技能。以下将系统介绍如何利用该示波器完成基础电路测试。

一、连接与初始化

首先，将示波器接入电源并开机，待系统启动完成后，检查探头连接是否牢固。将探头BNC接口接入CH1或CH2通道，探针连接待测电路测试点，鳄鱼夹可靠接地。建议首次使用前进行探头补偿：将探头连接至示波器前方面板的校准信号输出端（通常为1kHz方波），调节探头补偿电容，使显示波形无过冲或圆角，确保测量精度。

二、参数设置与波形捕获

根据被测信号特性设置关键参数：

垂直设置：调节“VOLTS/DIV”旋钮，使信号幅度适中。例如，测量电源纹波时可设为1V/div或更小。

水平设置：通过“TIME/DIV”调整时间基准，确保能观察到完整波形周期。

触发设置：选择边沿触发，触发源设为对应通道（如CH1），调节触发电平至信号幅度中间区域，以获得稳定显示。

耦合方式：测量直流信号叠加交流纹波时，可选用“AC耦合”隔离直流分量，便于观察微小波动。

三、波形观察与测量分析

开启被测电路电源，观察屏幕波形。利用自动测量功能（按“MEASURE”键），可快速获取峰峰值、频率、周期、上升时间等参数。对于相位差或延迟分析，可使用双通道同步显示，通过光标功能测量时间差。若需深入分析，可启用数学运算功能进行FFT频谱分析。

四、数据保存与异常处理

测试过程中，可按“SAVE/RECALL”键将波形截图或数据保存至U盘，便于后续分析。若波形不稳定，可检查触发设置或切换至“AUTO”模式；若信号超出范围，应调整量程或使用衰减探头。注意最大输入电压为400V（DC+AC峰值），避免损坏设备。

五、安全与维护

测试时确保接地良好，避免浮地测量引发安全隐患。定期校准示波器，保持探头清洁与良好接触，以保障测量准确性。

综上，通过规范操作DS1102Z-E示波器，不仅能高效完成电压、频率、纹波等基础测试，还可为电路优化与故障诊断提供可靠依据，是电子测试中不可或缺的利器。
