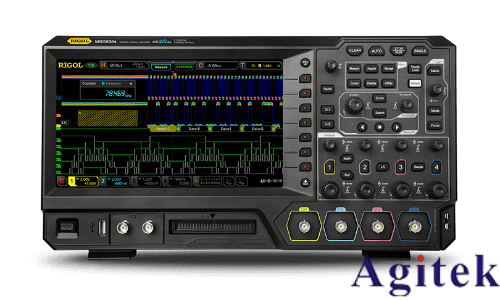

普源MSO系列混合信号示波器集模拟与数字信号测试于一体，配备16路数字通道（D0-D15），为嵌入式系统、数字电路及通信接口的调试提供了强大支持。本文结合实测经验，介绍其数字通道的典型应用方法与操作要点。

一、连接与配置

使用配套的逻辑探头连接被测数字信号，确保接地良好以减少噪声干扰。在示波器界面中启用数字通道，通过“Digital”菜单设置通道命名、信号电平阈值（如TTL设为1.4V，CMOS可设为电源电压的一半），确保信号识别准确。

二、时序分析

在调试并行总线或状态机时，16路通道可同时采集多路信号。启用“Timing”模式，调整采样率与时间基准，观察信号间的建立/保持时间。例如，在实测8位数据总线与控制信号时，可清晰捕捉地址锁存与数据稳定的时序关系，及时发现竞争冒险。

三、协议解码

MSO系列支持I²C、SPI、UART等常见协议解码。选择对应协议，将相关通道（如SPI的SCLK、MOSI、CS）绑定至解码器，示波器可自动解析数据内容并以十六进制或ASCII格式显示。调试MCU与传感器通信时，此功能可快速定位数据错误或时序异常。

四、状态分析与触发

利用“State”触发模式，可设置特定逻辑状态（如D0-D7=0x5A且D8=高）触发采集，适用于捕获复杂状态转换。结合长存储深度，可记录长时间运行中的偶发故障，提升调试效率。

五、与模拟通道协同

混合信号调试中，可同时观察模拟信号（如电源电压）与数字控制信号。例如，在开关电源控制回路中，同步查看PWM信号跳变与输出电压波动，有助于分析动态响应特性。

六、注意事项

避免信号过压，数字探头最大输入电压通常为±40V；

高速信号建议使用短接地弹簧，减少地线环路干扰；

合理设置采样率，避免因采样不足导致时序误判。

综上，普源MSO系列的16路数字通道结合灵活的触发、解码与协同分析功能，为数字系统调试提供了高效解决方案。熟练掌握其应用，可显著提升研发与故障排查效率。
