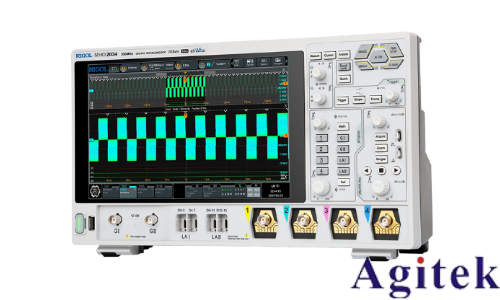

在嵌入式开发与通信调试中，串口通信（UART/RS232）的稳定性直接影响系统运行，而普源示波器凭借高采样率与精准触发功能，成为捕捉与分析串口波形的核心工具。本文将拆解操作流程，助力工程师快速掌握调试技巧。

第一步：硬件连接与基础设置

将普源示波器探头接入串口通信线路：红色探头连接TXD（发送端），黑色探头连接GND（接地端）。若调试RS232信号，需确认电平范围（±3V~±15V），普源示波器需搭配电平转换模块适配；若为TTL电平（0V/3.3V或5V），可直接连接。设置探头衰减比为1X，避免信号失真。在示波器界面选择“通道耦合”为DC模式，确保完整捕捉高低电平变化。

第二步：触发条件精准配置

串口波形为异步信号，需通过触发功能稳定显示。选择“边沿触发”模式，触发源选对应通道，触发电平设置为通信电平的中间值（如TTL电平设为1.65V）。关键设置“触发类型”为“串行触发”，协议选择“UART”或“RS232”，并填入通信参数：波特率（如9600、115200）、数据位（通常8位）、停止位（1位/2位）、校验位（无/奇/偶校验）。该配置可让示波器精准锁定每帧数据起始位，避免波形杂乱。

第三步：波形捕捉与参数分析

点击“运行”按钮捕捉信号，观察波形是否稳定。正常UART波形以低电平起始位开头，随后为数据位（低位先行）、校验位（若有）、停止位（高电平）。若波形出现毛刺或电平异常，可通过示波器“测量”功能，查看信号上升/下降时间、高/低电平幅值。若波特率偏差过大，可利用“光标”功能手动测量位时间，计算实际波特率（位时间倒数），对比预期值判断通信异常原因。

第四步：数据解码与故障定位

普源示波器支持串行协议解码，开启“解码”功能后，界面将直接显示十六进制或ASCII码数据，无需手动解析波形。若出现数据乱码，可结合解码结果与波形判断故障：若解码数据与预期不符，可能是波特率设置错误；若波形存在噪声干扰，可启用示波器“平均”采集模式，滤除随机噪声；若信号边沿缓慢，可能是线路阻抗不匹配，需检查连接线质量。

优化技巧与注意事项

为提升调试效率，可保存常用通信参数为示波器“设置模板”，后续调试直接调用。同时，避免探头地线过长，减少电磁干扰；对于高速通信（如115200波特率以上），需选择带宽≥100MHz的示波器型号，确保信号完整性。调试完成后，及时保存波形截图与解码数据，便于后续问题追溯。

通过以上步骤，工程师可高效利用普源示波器完成串口通信调试。掌握该技能不仅能快速定位通信故障，还能为嵌入式系统稳定性优化提供数据支撑，是电子工程师必备的核心能力之一。
