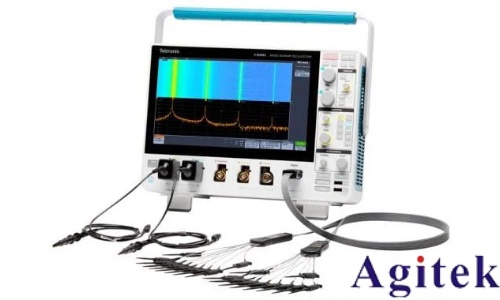

在现代电子工程领域，高速数字信号的完整性评估至关重要，尤其是在车载以太网、高速数据通信等应用中。泰克示波器MDO3024凭借其强大的眼图分析功能，成为工程师进行信号质量诊断与优化的得力助手。该功能不仅操作便捷，更具备深度分析能力，能够全面揭示信号的潜在问题。

一、功能概述与核心价值

MDO3024的眼图分析功能，通过叠加多个信号周期的波形，形成独特的“眼图”形态，直观展现信号的时序抖动、噪声水平及幅度失真。其核心价值在于：

信号完整性评估：眼图的开口大小、垂直/水平位置等参数，直接反映信号的噪声、抖动和直流偏移情况。

故障精准定位：通过分析眼图特征，如开口模糊、位置偏移或明显抖动，可快速识别噪声干扰、时钟失真等故障根源。

设计优化验证：对比优化前后的眼图，能直观验证设计改进效果，确保信号质量达标。

二、操作流程与关键设置

1. 准备工作与连接

使用高带宽、低电容探头连接被测信号，确保信号源稳定，避免外部干扰。

设置合适的采样率（建议为信号速率5倍以上）和时基，完整显示1-3个单位间隔（UI）。

2. 眼图生成与参数调整

进入测量菜单，选择“Eye Diagram”选项，启用眼图分析功能。

配置时钟恢复模式：根据信号类型选择外部时钟、数据恢复或自动模式，确保时钟同步精准。

优化触发设置：选择边沿触发，精细调节触发电平，增强触发稳定性，避免波形抖动。

3. 分析与测量

启用抖动分析（Jitter Analysis），测量随机抖动（RJ）、确定性抖动（DJ）及时间间隔误差（TIE），获取统计直方图。

利用余晖模式和色级分析，累积波形并直观显示信号概率分布，突出异常事件。

三、高级应用与注意事项

模板测试与合规验证：导入行业标准模板，自动进行合规性检查，适用于高速接口调试。

抗干扰与校准：使用差分探头减少地线干扰，定期校准示波器，确保测量精度。

数据管理：保存眼图数据至内部存储或外部设备，便于后续分析与报告生成。

泰克MDO3024的眼图分析功能，结合其高速波形捕获与强大数据处理能力，为工程师提供了从信号捕获到深度分析的一站式解决方案。它不仅提升了测试效率，更助力于电源系统、通信链路等领域的性能优化与可靠性提升，是现代电子研发不可或缺的工具。
