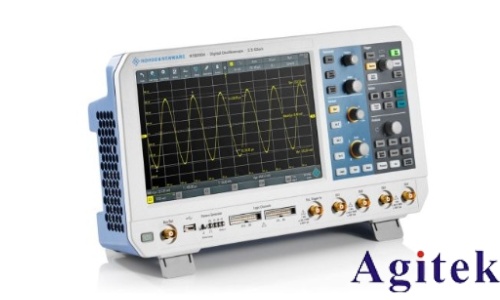

罗德与施瓦茨（Rohde & Schwarz）RTP系列示波器是高性能测量设备，广泛应用于电子研发与测试领域。正确连接探头是确保测量精度与安全操作的关键第一步。以下是连接示波器探头的详细步骤，帮助用户高效、规范地完成操作。

一、选择合适的探头

首先，根据被测信号特性选择合适的探头类型。RTP示波器支持多种探头，包括无源探头、有源探头、差分探头和电流探头等。需考虑信号频率、电压幅度、阻抗匹配等因素。例如，高频率信号建议使用有源探头，大电流测量则需搭配电流探头。同时，确认探头与RTP示波器的兼容性，避免因接口或协议不匹配导致测量误差。

二、连接探头至示波器

将探头的BNC或高带宽接口端牢固插入RTP示波器对应的通道输入端口（如Channel 1、Channel 2等）。确保连接到位，避免松动造成信号失真或噪声干扰。对于差分探头或特殊探头，还需连接供电线或校准接口。

三、连接探头接地

将探头的接地夹或接地引线连接到被测电路的参考地（GND），确保接地路径短而直接，以减少环路干扰和高频噪声。良好的接地是保证信号完整性的关键，尤其在高频测量中尤为重要。

四、设置探头参数与补偿

在RTP示波器的操作界面中，进入“通道设置”菜单，选择对应通道，设置探头类型、衰减比（如1X、10X、100X）及耦合方式（AC/DC）。若使用无源探头，需进行探头补偿。方法是：将探头钩住示波器自带的校准信号输出端（通常为1kHz方波），通过调节探头上的补偿电容，使屏幕上显示的方波边缘平直、无过冲或圆角，确保频率响应准确。

五、连接被测信号

将探头探测端接触被测电路的信号点。无源探头使用钩针或尖端接触单端信号，差分探头则将正负端分别连接到差分信号线路上。注意避免短路或接触高压点，确保操作安全。

六、检查与初步调整

连接完成后，开启示波器，选择对应通道显示波形。初步调整垂直灵敏度（伏/格）和时基（秒/格），使波形清晰显示在屏幕中央。若波形不稳定，可调整触发电平、选择边沿触发等方式实现同步。

七、安全与注意事项

确保示波器良好接地；避免在高温、强电磁干扰环境下操作；测量高压信号时使用高压探头并遵守安全规范；定期校准探头以维持测量精度。

通过以上步骤，用户可规范完成RTP示波器探头的连接，为后续精确测量与分析奠定坚实基础。
