在PCIe、USB3.2、DDR4等高速信号的世界里，每一个皮秒（ps）的抖动，每一个毫伏（mV）的噪声，都可能导致整个系统的“蝴蝶效应”。为了更好地观察高速世界，普源精电（RIGOL）发布旗舰级——PVA9000系列高带宽有源差分探头。它专为高速数字接口研发与验证而生，以优异的信号保真度，助您在技术前沿占得先机。

PVA9000系列高带宽有源差分探头洞悉高速世界

01 信号保真度，是我们的核心追求

最高13GHz的模拟输入带宽&26.9ps快速上升时间，确保您能完整捕获高速信号的快速边沿与丰富谐波，这是精确分析抖动、眼图等关键参数的基础。

125fF的超低输入电容，实现“无感探测”。超低的探头负载，最大限度地减少了对被测电路的干扰，确保您看到的，就是信号本来的样子。

02 探头前端可选，兼顾“精准”与“便捷”

高速测试场景复杂多变，PVA9000系列为您提供焊接式差分探头前端与手持式差分探头前端，从容应对不同挑战：

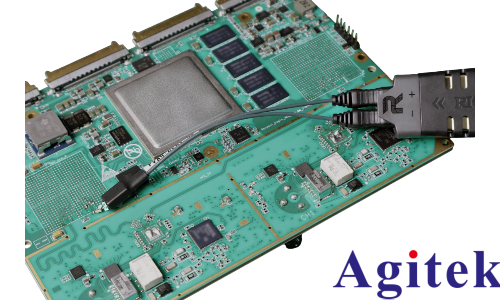

焊接式差分探头前端（PVA9-DS01）：

追求极致精准。通过直接焊接到测试点，实现最短的接地路径。从根本上消除振铃，是进行板级验证、一致性测试等严苛应用时的不二之选。

手持式差分探头前端（PVA9-DB01）：

追求快速便捷。便于在不同测试点之间快速排查，是进行深度调试、故障定位的得力助手。

同时，焊接式和手持式差分探头前端各提供2种不同衰减倍数（3X和6X）供您选择，以应对PCIe、USB、HDMI、DP等不同幅度的高速串行信号的测试要求，提高灵敏度，让测量更准确。

▲焊接式差分探头前端                 ▲手持式差分探头前端

03 解锁高速总线潜能：PCIe 3.0物理层验证

以PCIe 3.0（8GT/s）为例，尽管其奈奎斯特频率为4GHz，但决定信号质量的关键在于其高达12GHz的三次谐波分量。

PVA9000系列高达13GHz的带宽为此提供了充裕的测量空间，能够确保这一关键谐波被无损捕获。因此，其呈现的清晰、张开的眼图将为工程师的设计提供强大的信心。

04 强强联合，构建高性能测试平台

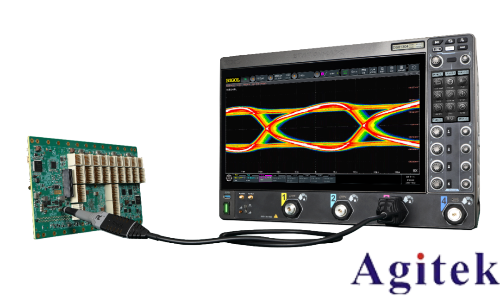

将PVA9000系列探头与RIGOL DS80000系列旗舰示波器强强联合，将从信号的精准捕获到深度分析，为您打造一套无缝衔接的高速信号测试平台。主要应用领域：

在通往更高数据速率的道路上，清晰、可靠的测量是成功的基石。PVA9000系列高带宽有源差分探头以其卓越的性能和灵活的设计，为您提供攻克高速信号完整性挑战所需的关键工具，助您验证设计，加速产品上市进程。

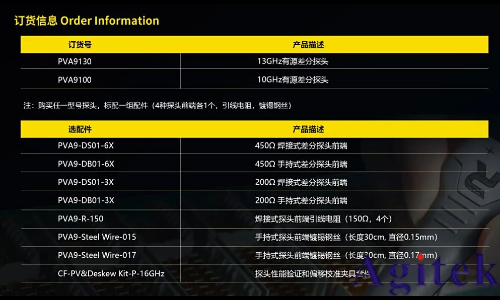

PVA9000系列产品选型
