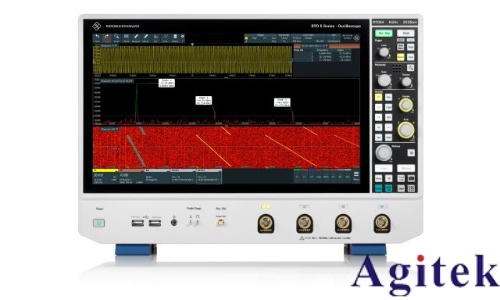

直流电压测量是电子调试与测试中的基础操作,罗德与施瓦茨(Rohde & Schwarz)示波器凭借其高精度、高分辨率和强大的功能,成为工程师进行直流电压测量的理想工具。以下为详细的测量步骤与注意事项,帮助用户规范操作,确保测量结果准确可靠。

一、准备工作与连接设置
1. 连接探头:将示波器探头的信号端连接至被测电路的待测点,探头接地夹连接至电路地线,确保共地连接,避免浮地测量引发误差或设备损坏。根据被测电压大小选择合适的探头类型(如标准探头或高压探头)及衰减比(如×1或×10),并在示波器通道设置中匹配相应衰减。
2. 选择输入耦合模式:将通道输入耦合设置为“DC”模式,以保留信号的直流分量,确保直流电压可被完整测量。
二、参数调节与零点校准
1. 垂直灵敏度设置:调节“Volts/Div”旋钮,设定合适的垂直刻度(如500 mV/div或2 V/div),使预期波形幅度占屏幕的60%~80%,避免信号溢出或分辨率不足。若电压未知,可先选用较大量程预测,再逐步调整至**范围。
2. 零电压线校准:
将输入耦合切换至“GND”模式,此时输入信号被接地。
调节垂直位移旋钮,将屏幕上的水平基线(时基线)对齐至坐标轴中央或某一参考刻度线,此线即为零电压基准线。
校准完成后,切勿再调整垂直位移,以免引入误差。
三、测量与读数
1. 接入被测信号:将探头连接至被测点,输入耦合切换回“DC”模式,屏幕上将显示一条水平直线,代表直流电压电平。
2. 读取电压值:
方法一:测量水平直线与零电压线之间的垂直距离(以“格”为单位),乘以当前垂直灵敏度(V/格),即得直流电压值。例如,偏移3格,灵敏度为2 V/div,则电压为6 V。
方法二:使用示波器内置自动测量功能,选择“DC”或“平均值(Average)”测量项,直接读取屏幕显示的数值,提高效率与准确性。
四、注意事项
接地安全:确保示波器与被测设备良好共地,防止地环路引入噪声或损坏仪器。
探头匹配:正确设置探头衰减比,避免读数错误;高电压测量务必使用高压探头。
噪声抑制:在强干扰环境中,使用屏蔽线缆,必要时开启带宽限制功能(如20 MHz)以滤除高频噪声。
定期校准:使用示波器内置校准信号验证系统精度,确保长期测量可靠性。
五、典型应用
罗德与施瓦茨示波器广泛应用于电源测试、电池电压监测、传感器输出分析及电路调试等领域,其高采样率与高分辨率可捕捉微小电压变化,为精密测量提供有力支持。

掌握上述操作流程,用户可高效、准确地完成直流电压测量任务,充分发挥罗德与施瓦茨示波器的性能优势。
