电源噪声测试的核心，是精准捕捉电源输出端的电压波动，也就是常说的纹波与尖峰。由于噪声信号易受干扰，测试时需重点把控环境、设备设置及连接方式，避免外部干扰导致数据失真。

一、必备测试设备

开展电源噪声测试，需准备以下设备：

直流电源：为待测试电源模块提供稳定输入电压

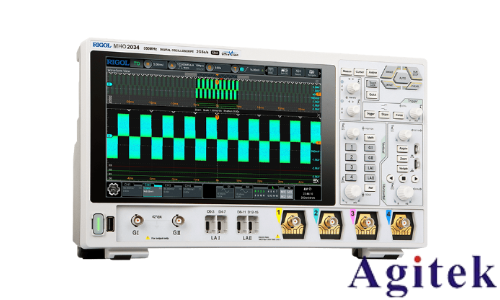

示波器：核心测量设备，用于捕捉并显示电压波动波形

电子负载：模拟电源实际工作负载，提供额定或目标电流

差分探头：精准采集电源输出端信号，减少干扰影响

二、纹波噪声测试实操步骤

1. 测试前准备：排除干扰，校准设备

先将测试环境远离大功率设备、无线信号源等干扰源；随后按照示波器操作规范完成校准，确保设备测量精度。

2. 搭建输入输出回路

用直流电源为待测试电源模块输入稳定电压，确认输入无明显波动，保证测试基准稳定；

将电子负载连接到电源输出端，根据测试需求，设置负载电流为电源的额定负载或目标工作负载，模拟实际使用场景。

3. 连接示波器，设置参数

把示波器探头正负极直接接电源输出端，探头接地端需尽量靠近负极，最大限度缩小接地环路（接地环路过大会引入额外干扰）；

参考电源模块的参数指标，设置示波器关键参数：

耦合方式：选择适合捕捉直流信号中波动的模式

时基：匹配信号波动频率，确保波形完整显示

触发源：选定电源输出信号为触发源，触发方式设为适合稳定捕捉波形的模式

4. 采集数据，读取结果

开启直流电源和电子负载的输出，在示波器上调整波形显示比例，待波形稳定后，使用示波器的 “测量功能”，选择 “峰峰值（VPP）” 和 “有效值”；

其中，示波器显示的峰峰值（VPP） ，即为该电源模块的噪声数值。

三、关键注意事项

控制接地环路：接地端与电源负极的距离务必最短，避免环路引入外部干扰信号；

排除环境干扰：测试时远离电机、路由器等干扰源，必要时可搭建屏蔽环境；

确保负载匹配：电子负载的电流设置需贴合电源实际工作场景，否则测试结果可能偏离真实情况。

通过以上步骤，可精准测量电源噪声的大小，还能辅助定位噪声来源，为电源滤波优化、EMC（电磁兼容性）设计提供数据依据。若有条件，也可借助 ATECLOUD 等自动化测试平台，实现电源噪声的自动化测试，提升测试效率与重复性。
