测试电源作为电子测量与测试领域的关键设备，是保障电力电子、新能源、半导体、通信及工业自动化等行业产品质量与可靠性的核心工具。

其核心功能是为被测设备（DUT）提供高精度、高稳定性的可控电源输入或负载模拟，同时具备动态响应、波形生成、能量回馈及数据分析等能力，以支持研发验证、生产测试及故障诊断等全生命周期需求。

一、行业浪潮：测试电源的挑战

（一）光伏储能：

在光伏逆变器的测试中，对测试电源的精度要求极高。因为光伏逆变器的转换效率直接影响到光伏发电系统的整体性能和经济效益。传统测试电源精度不足，无法满足光伏逆变器日益提高的性能测试需求。

（二）新能源汽车

在新能源汽车的电池测试环节，需要模拟电池在不同充放电状态下的性能表现。传统测试电源由于响应速度较慢，无法快速准确地模拟电池的动态变化过程，导致测试结果的准确性大打折扣。

（三）通信基站

在日常运行中，当通信基站的负载突然发生变化时，比如在用户使用高峰时段，数据流量急剧增加，设备的功率需求也会瞬间增大。此时，多余的电能会在电路中积聚，如果不能及时泄放，就会导致电压升高，对基站设备的电子元件造成损害 。

二、高速泄放：突破传统的关键特性

高速泄放特性测试是针对电力电子设备（如测试电源、储能系统、电动汽车BMS等）在极端工况下瞬态能量释放能力的关键验证方法，旨在评估其动态响应性能与安全防护机制。

在电气系统中，当出现诸如短路、过压等异常情况时，瞬间会产生大量的电能。此时，普通测试电源可能会因为无法及时处理这些过剩电能，导致设备损坏、测试中断甚至引发安全事故，而具有高速泄放特性的测试电源能够在极短的时间内将这些多余的电能快速、安全地释放出去 。

三、解决方案：急加速工况电源响应

（一）客户情况

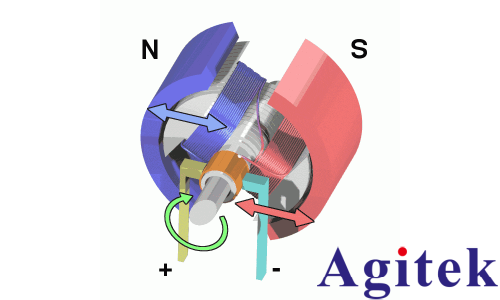

某知名车企正研发新一代高性能电动汽车，其电机测试面临重大挑战——作为核心部件，电机性能直接决定车辆动力、续航与安全性。

（二）测试要求

在电机测试环节，当模拟急加速工况时，电机需要瞬间获得大量电能以提高转速，但传统测试电源无法及时满足这一需求，使得电机转速提升缓慢，无法真实反映电机在实际行驶中的性能表现。

（三）解决方案

面对新能源汽车制造企业在电机测试中的难题，具有高速泄放特性的TH6700系列可编程开关直流电源展现出了强大的技术优势，其核心优势体现在：

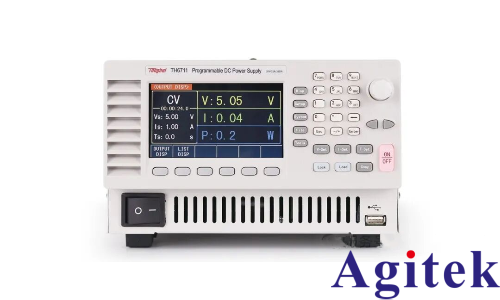

TH6700系列是一款单路输出、宽范围可编程开关直流电源，有输出功率为360W、720W以及1080W的三种机型。用户可以实现主从串联2台或者主从并联3台TH6700电源，满足更高的输出电压和输出电流需求。

(一)、可调斜率功能

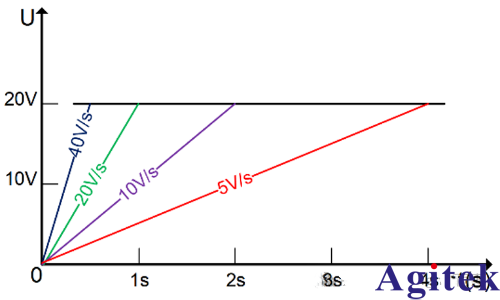

通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出

例如：设置输出电压为20V，电压转换速率为5V/s，则上升时间为4s；

电压转换速率为10V/s，则上升时间为2s；

电压转换速率为20V/s，则上升时间为1s；

电压转换速率为40V/s，则上升时间为0.5s。

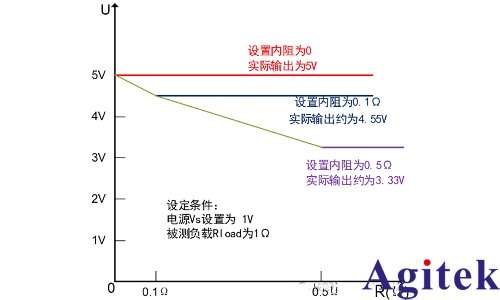

(二)、可编程内部电阻 - 仿真电池输出

电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌。

计算公式：

使用TH6700系列设置模拟内阻值，从而使输出电压下跌，模拟电池的真实输出。

(三)、数据保存 – 记录被测件运行数据

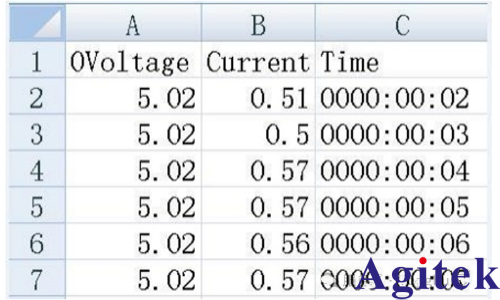

用于记录电流、电压、时间等数据，打开记录后以1 次/s的速率开始记录，最大5000 次。

接上sense端则记录被测件两端实际电压、电流值；

不接sense端则记录TH6700输出的电压、电流值。

结束后，仪器数据将以CSV后缀名保存至U盘CSV文件夹下。

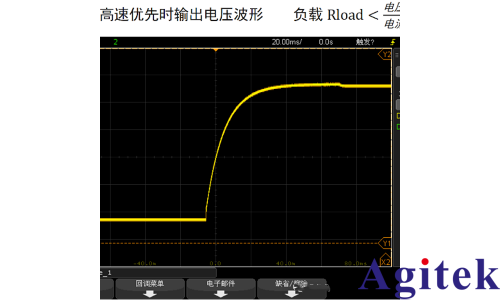

(四)、恒压/恒流优先选择模式 – 保护被测件

传统电源在输出开启时通常处于CV模式，这会瞬间给电容性负载带来一个较大的浪涌电流。

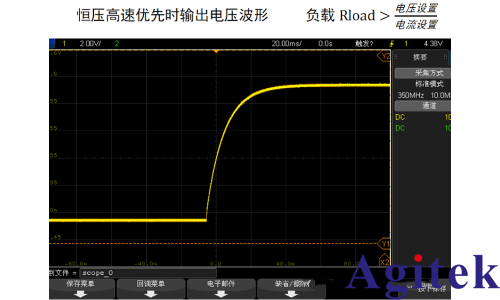

恒压优先模式，用于在输出开启时获取较快的电压爬升速度，以便针对需要电压高速的测试场景。

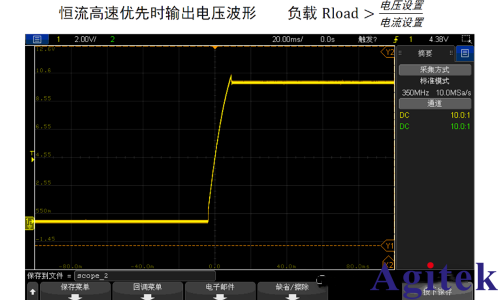

恒流优先模式是指在输出开启瞬间，优先运行在CC模式，可以:

1. 避免突发的尖峰电流，保护器件免遭浪涌电流损坏。

2. 输出电流无过冲，用来测试恒流工作特性的待测物。

（四）经验与总结

展望未来，科技持续进步，各行业对电气设备性能要求日益提升，具备高速泄放特性的测试电源发展空间广阔。同惠电子将持续提供高精度、高效、安全的技术方案，助力新能源电车企业缩短研发周期、降低成本，推动行业高质量发展。
