E5071C是最主流的网络分析仪，市场保有量最大，性能最稳定的。广泛的用于天线、基站、无源组件、射频有源器件等测试。网分使用之前一定要做好校准，才能保证测试结果的精度。

今天我们以E5071C频率为8.5G的网分，来进行校准的操作。

首先打开E5071C矢量网络分析仪，校准之前需要先选择校准套件。按“Cal”（校准）键→“Cal Kit”（校准套件），然后选择校准套件。我们使用的校准套件为85032F，可以选择85032F就行。

网络分析仪端口校准（反射测试）步骤

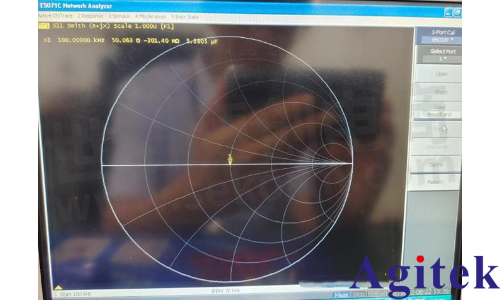

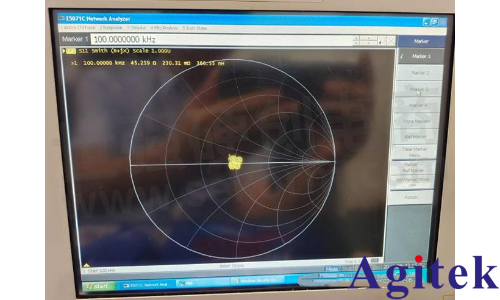

我们可以1-2-3-4按顺序进行端口校准（反射测试），首先我们在1端口接上同轴线缆后，我们看到阻抗偏离度较大，约有10%。我们来校准1端口，按下“Cal”（校准）键→“Calibrate”（校准）→“1-Port Cal”（1端口校准）。此时会显示1-Port Cal 85032F，下面是Open，Short，Load三个按钮。在测试端口连接上Open校准器，点击Open →Open（f），我们使用的校准器为母头，所以选择Open（f），听到嘀一声响后返回上一级菜单。拧下Open校准器，换上Short校准器，点击Short →Short（f），听到嘀一声响后返回上一级菜单。拧下Short校准器，换上Load校准器，点击Load →Load（f），听到嘀一声响后返回上一级菜单。最后点击“Done”，完成单端口校准。此时返回测量界面，按下Format →Smith →R+jX，Smith圆图阻抗归一到了最中心点，阻抗误差小于0.1欧姆。以此类推，我们可以对2-3-4端口进行单端口的校准。

网络分析仪直通校准（反射测试）步骤

如果要测试传输响应，我们还需要针对2个端口进行直通校准，我们以1-3端口为例。把两条线缆通过直通头短接，点击“Cal”（校准）键→“Calibrate”（校准）→“Response（Thru）”，进去菜单可以选择1-2,1-3,1-4,2-3,3-4等等两端口组合，我们选择1-3端口，点击“Thru” →“Done”，可以看到S31插入损耗参数的测试结果已经归零，电缆线的损耗已经补偿。

结论

在用矢量网络分析仪测量大功率器件时，需要保持一定程度的小心和谨慎以避免损坏矢量网络分析仪、辅助测量器件，甚至是对被测器件本身的损坏。

在网络分析仪的一些端口上最大可允许的直流输入电平为 0 伏，在配置了选件 H85 时更是要倍加小心，它的射频测量端口能够承受的直流电平就是 0 伏，如有可能，应该使用交流耦合。

施加到网络分析仪端口上的射频信号的功率应该比这些端口的射频损坏功率至少 低 3 dB，在理想情况下应该至少低 6 dB。

当计算测量设置中某个点的信号的功率时，要确保您所计算的值是反应了最坏结果的情况。例如，如果两个 0 dBm 的信号在相同的频率上合并在一起， 在最坏的情况下，最终所得到的信号的功率可能是 +6 dBm。

DUT和预放大器可能都会有具体的输入和输出匹配要求，在给这些放大器加电之前要确保这些匹配条件能够得到满足以避免放大器产生振荡。要对开路工作条件倍加小心。

DUT和预放大器可能会对加电的顺序很敏感，通常会要求先要保证有正确的 源和负载匹配，然后在打开给放大器供电的直流电源，最后再施加射频激励信号。在打开测量系统之前，您要确保您已经很清楚地了解你所用的预放大器和所要测量的 DUT 的要求。

如果测量的设置会在大功率(将近+40 dBm) 上用到网络分析仪测量端口的耦合器， 您要确保您的网络分析仪 配置了选件 H85 (配置了H85 选件之后，网络分析仪 内部的直流偏置部件会被拿掉)，因为导致直流偏置部件损坏的信号的功率只有+30dBm。

对网络分析仪进行预置 (Preset) 会使网络分析仪输出信号的功率恢复到预置的状态，这可能会对测量系统和DUT 造成损坏。您应当考虑存储一个“用户预置”状态， 把信号的功率设定在比缺省预置状态的信号的功率低的水平上。

在网络分析仪完成了测量以后，网络分析仪 的射频激励源仍然会处于打开的状态。在测量完成后立即把射频激励源关闭是很好的操作习惯，这样会避免使DUT被 激励过热。
