随着汽车产业逐渐向智能化、网联化方向发展，车载以太网技术越来越被广泛的应用于汽车中，如娱乐、通 信、导航和辅助驾驶等。为了保证这些功能的稳定可靠，车载以太网的测试验证成为重要环节。

RIGOL 生产的 DS70000 示波器和汽车以太网一致性分析选件(DS70000-AENETC)，搭配汽车以太网夹具配 件(TF-AENET-STP)，为汽车以太网一致性测试提供了配置灵活，操作便捷的测试解决方案。

技术优势

支持 IEEE 和 OPEN 联盟的标准化协议，测试覆盖范围广泛。

 IEEE 802.3bw，100BASE-T1，100 Mbps

 OPEN Alliance TC8，100BASE-T1，100 Mbps

IEEE 802.3bp, 1000BASE-T1, 1 Gbps

支持灵活配置多种测试场景，构造多个测试项目组合，一次完成多项测试。

示波器的测试操作界面提供测试设备连接与测试步骤，引导用户完成测试。

支持预览测试波形，提前判断测试的准确性和有效性。

支持生成自定义的 HTML 测试报告，包含测试结论和具体的测量值。

提供全套的测试设备及所需附件，并配套使用说明，全方位指导测试操作。

功能特色

DS70000 示波器选配的汽车以太网一致性测试功能，可以帮助您快速完成测试的选择、设置和执行等步骤，

并轻松查看结果。

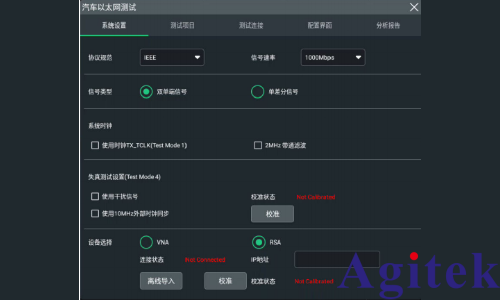

灵活配置多种测试场景

• 通过“协议规范”和“信号速率”下拉菜单，可方便地选择测试所依据的标准和待测信号速率。

• DS70000 示波器支持测试信号以“双单端信号”和“单端差分信号”两种方式接入测试。

• 适配不同的 DUT，可选择时钟信号(TX_TCLK)或 MDI 信号进行抖动测试。

• 根据有无干扰信号和无参考时钟信号，可配置支持四种测试场景，不同测试场景的测试方案不同。

• 除了使用 VNA 设备还可以使用 RIGOL 生产的 RSA3000N 系列频谱分析仪的 VNA 模式进行损耗测试。

并支持直接导入 VNA 测试结果到示波器分析，或通过示波器控制 VNA 进行测试两种形式

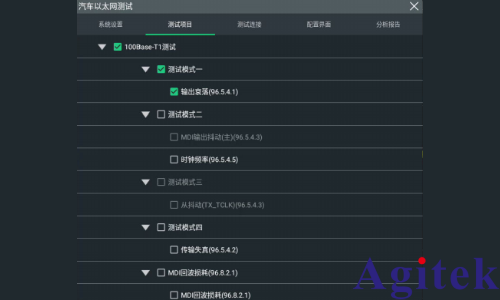

一次完成多项测试

可选择单个项目单独测试或选择多个测试项目进行组合测试。

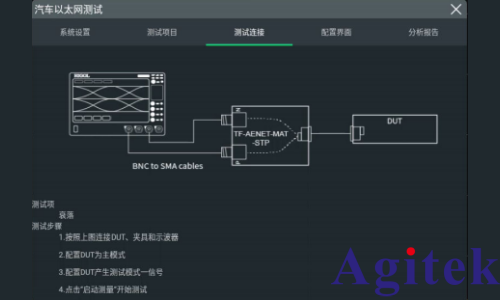

引导用户顺利完成操作

为每个测试项目都提供了测试设备连接、设备校准和测试步骤的操作制度，帮助用户顺利完成测试。

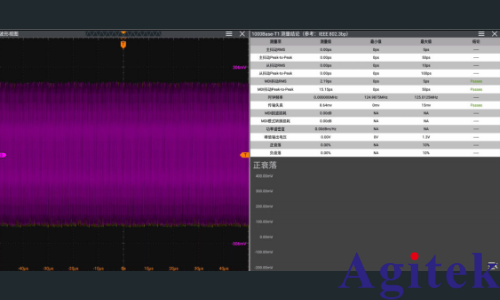

展示被测波形和测量结果

• 在启动测试前，可预览输入的测试波形，保证测试的有效性。

• 在测试过程中，弹出提示信息框，指导用户切换 DUT 的配置或调整设备连接。

• 在测试结束后，展示测试通过结论、具体的测量值和部分项目的测量结果图。

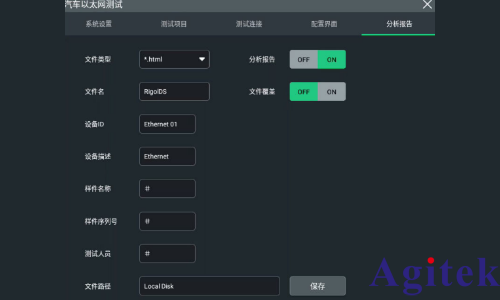

生成测试报告

支持生成包含自定义信息的 HTML 格式的测试报告，可将测试报告保存到 PC。

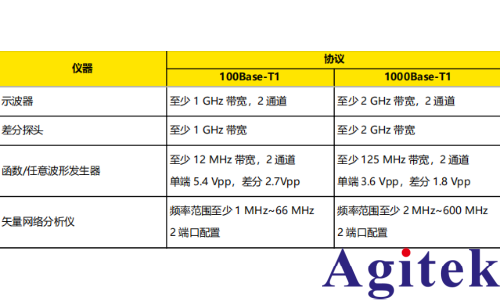

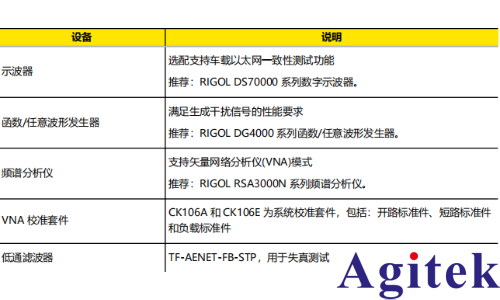

进行汽车以太网一致性测试需要如下测试设备。
