作为一名工程师或技术员，您需要充满信心，相信自己正在精确地捕获信号的细节。如果示波 器的取样速率不够快，将丢失许多瞬态信号细节，并导致错误。数字实时示波器实时捕获信号， 从而可以在一个捕获周期内捕获足够多的信号取样，以便如实地重新创建波形。

泰克数字实时 (DRT) 取样技术

技术简介

为什么采样率如此重要

实际事件是动态变化并实时发生的。那么您的示波器是不是也应该配备适当的技术以便能够实时捕获动态信号呢？

瞬态事件只会发生一次，因此，必须在其发生的同一时间帧内对其进行取样。如果您的示波器取样速率不够快， 将高频分量“向下折叠”到了较低的频率中，则会引起显示中的假波现象。

数字存储示波器对输入信号的取样速率越快，所显示波形的分辨率和细节的详细程度就越高。奈奎斯特取样理论 表明取样速率至少应为被测信号中的最高期望频率的两倍。然而，该理论仅适用于正弦信号。现今的复杂波形无 疑需要高于 2X 取样速率的数倍，才能精确捕获不断变化的事件或单次事件。

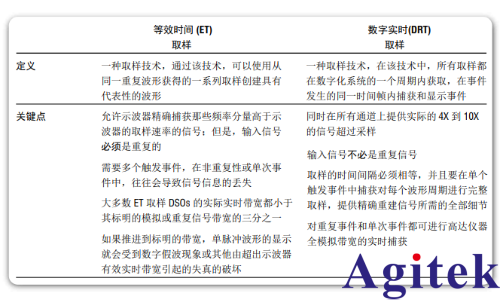

数字实时取样技术与等效时间取样技术

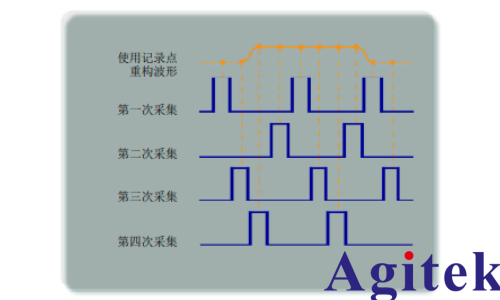

 等效时间 (ET) 取样技术的限制

如果需要拍摄一系列照片，构成一幅清晰图像，您 是否会使用数码相机？大多数人都认为这是无法接 受的。对于数字存储示波器情况恐怕也是一样，我 们需要在单个捕获周期内拍摄，精确重现非重复性 或单脉冲波形的波形。

许多传统数字存储示波器 (DSO) 都存在一个固有的 限制，那就是在捕获非重复性波形和单次事件时无 法达到标明的带宽。这一限制是等效时间 (ET) 取样 体系结构的固有问题，需要多个捕获周期才能显示 有意义的波形。 利用 ET 取样技术可以很好地显示 重复波形，而当重新创建非重复性或单次事件时却 往往显露出不足。

如何避免使用等效时间 (ET) 取样技术的产品？

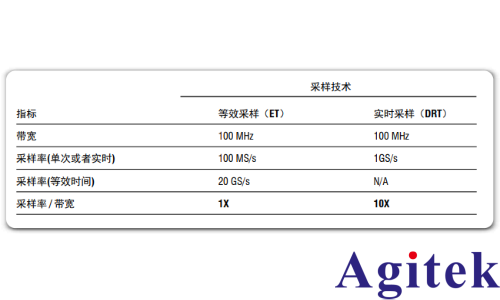

对下一个数字存储示波器的购买作出评估时，确保最大指定单脉冲取样速率至少为 4X，达到 10X（大于该仪器 的标明带宽）更佳。

泰克数字实时 (DRT) 取样技术

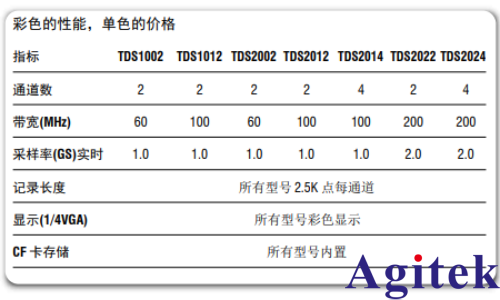

TDS1000 和 TDS2000 系列数字存储示波器

高达 11 种自动测量，可以加快完成测量任 务的速度

所有型号的 FFT 标准配置

可选 TDS2MEM 存储和通信模块提供了 CompactFlash 大容量存储器、RS-232 和 Centronics 打印机端口

可选 TDS2CMAX 通信模块提供了 GPIB 可编 程性、RS-232 和 Centronics 打印机端口

OpenChoice 软件可以使测量结果的编制和 分析更加容易(包括在通信模块之中)

借助传统的模拟风格旋钮、多语言用户界 面、自动设置菜单、内置上下文相关帮助和 探头检查向导，可以快速、轻松地进行设置 和操作
