在电压较小且容差要求日益苛刻的电源路径上测量电源噪声和纹波，这对于示波器而言是一个挑战。快速时钟和数据边沿会耦合到电源中，因此需要使用带宽较高的示波器进行电源完整性测量。

如果使用衰减比为 10:1 的标准 500 MHz 无源探头，则会产生额外的测量噪声，导致峰间电压测量值过高并掩盖信号细节。

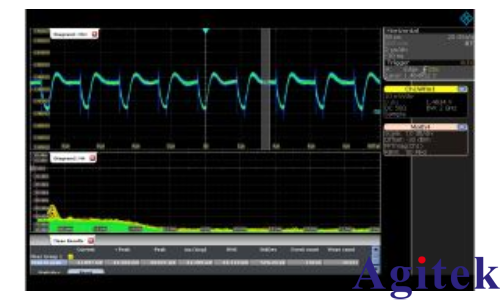

此类探头带宽较低，无法隔离耦合信号。R&S®RTP 示波器具备更高带宽，因此可以隔离耦合信号，具体如选通 FFT 图像所示。

用户可以通过选通 FFT 功能集中测量时域干扰，并查看相关信号频率。

我们的解决方案

R&S®RT-ZPR20 和 R&S®RT-ZPR40 电源完整性探头的衰减比为 1:1，具备低噪声和一流带宽，不会减弱重要的信号成分。这两种探头均与 R&S®RTP 示波器兼容。将探头与示波器结合使用，可以执行准确的高带宽测量：

探头具有 1:1 衰减比，确保系统噪声低于 500 µV（1 GHz 带宽、10 mV/div 条件下）

内置偏置为 ±60 V，因此用户可以根据多种直流电源电压标准进行集中或缩放操作，无需顾虑示波器的内置偏置情况。垂直灵敏度增加，意味着噪声降低且所用的示波器 ADC 位数增加，实现更加准确的测量。内置偏置确保无需使用交流耦合或隔直电容器，因而可以查看真实的直流电压值和漂移。

隔离高频瞬态和耦合信号。R&S®RT-ZPR40 的典型带宽为 4 GHz（3 dB 时）

50 kΩ 直流输入阻抗会降低载荷，确保直流电压值准确

即使示波器上并未显示波形，集成式 16 位 R&S®ProbeMeter 仍可同时读取每个电源信号的五位数直流电压值

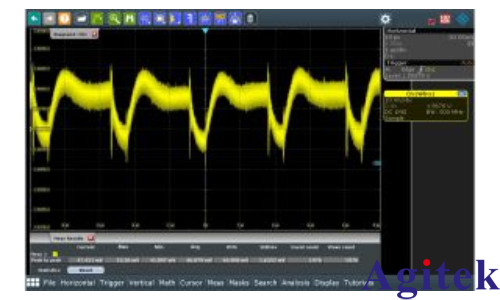

使用 R&S®RT-ZP10 10:1、500 MHz 无源探头测量 1.5 V 电源信号（50 mV (Vpp)，噪声会掩盖信号细节）。

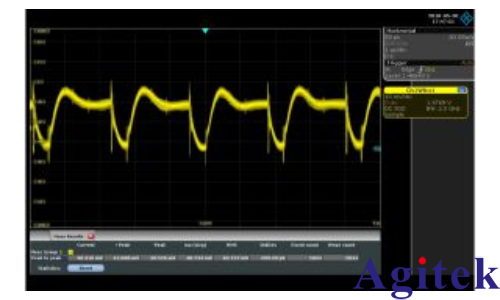

使用 R&S®RT-ZPR20 1:1 有源电源完整性探头测量 1.5 V 电源信号。

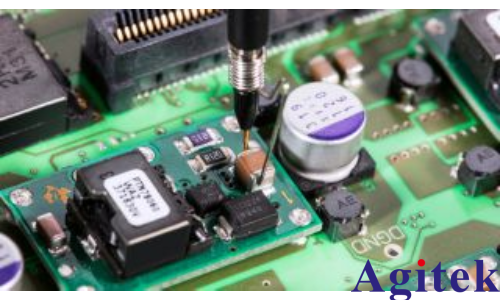

使用随附的 350 MHz 点测式探头和多种探头附件。

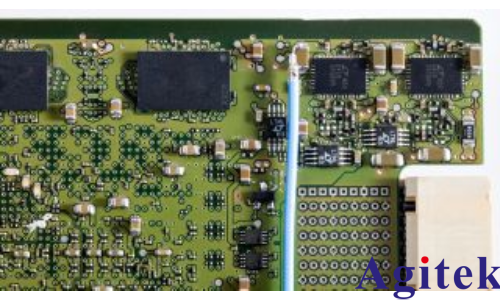

使用 SMA 或焊接式同轴电缆，实现轻松连接。

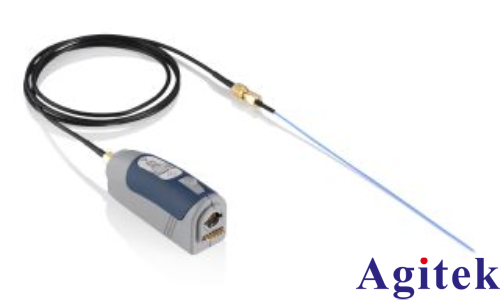

R&S®RT-ZPR20 电源完整性探头。
