示波器是电子工程师和技术人员常用的工具，用于观察和分析电信号的时间变化情况。虽然示波器主要用于测量电压，但通过合适的方法和工具，可以方便地用于电流测量。本文将详细介绍如何使用示波器测量电流，包括设备选择、连接方法、配置步骤和数据分析。

准备工作

在开始测量之前，需要准备以下设备：

示波器：具有足够带宽和采样率，确保能够捕捉到需要观测的电流变化。

电流探头或分流电阻：电流探头直接用于电流测量，一般通过霍尔器件进行电流到电压的转变，且不需要串联到电路中去；而分流电阻则将电流转换为电压，再由示波器测量。

被测电路：通常包括待测的电源、电阻、负载等元件。

连接线与适配器：确保所有连接稳定且安全。

步骤一：理解测量需求

首先，了解被测电路的基本结构以及需要测量的电流范围。这将有助于选择合适的电流探头或分流电阻，并配置示波器的参数。例如，如果预计电流在毫安至安培范围内，要选择合适的探头以确保测量精确性。

电路组件解释

电源：提供测量所需的能量。

负载：消耗电流的部分，可能是电阻、电机、LED等。

开关：控制电路中的电流通断。

步骤二：选择和连接合适的测量工具

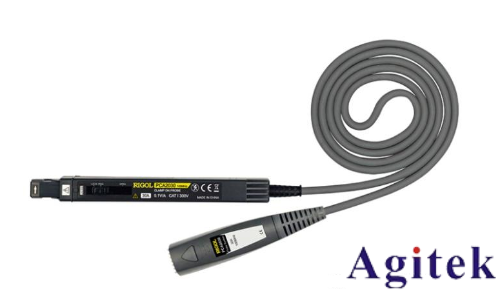

使用电流探头

选择合适的电流探头：根据电流大小和频率选择合适的探头。高频测量需要高带宽探头，直流和低频测量则可以使用带宽较低的探头。一般来说，电流测量范围越大的探头其带宽相对会越小。

连接电流探头：将电流探头夹持在需要测量的导线上，确保连接牢固且锁紧。

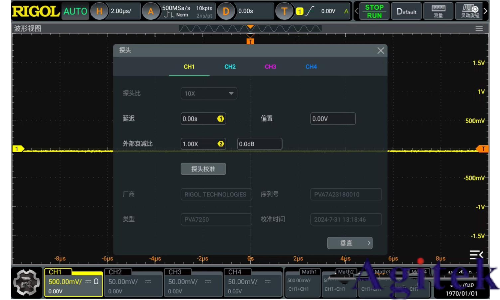

校准电流探头：为了保证测量精度，需对电流探头进行校准。一般来说，现代电流探头会有自动校准功能，但手动校准也时常需要。

使用分流电阻

选择合适的分流电阻：分流电阻的阻值应足够小，以不显著影响电路运行，但又足够大以产生可测的电压降。

连接分流电阻：将分流电阻串联在电路中，并使用示波器探头测量其两端的电压降。

计算电流：根据欧姆定律I=RV，通过测量分流电阻上的电压降，可以计算出电流值。

步骤三：配置示波器

时间基设置

根据电流变化的速度，选择适当的时间基。例如，对于快速变化的电流，可能需要设置较短的时间基，如微秒级别；对于慢速变化的电流，则可以设置更长的时间基。

垂直灵敏度设置

根据预计的电流大小，调整垂直灵敏度。如果使用电流探头，单位一般是安培（A）或毫安（mA）；如果使用分流电阻，单位会是电压（V）。

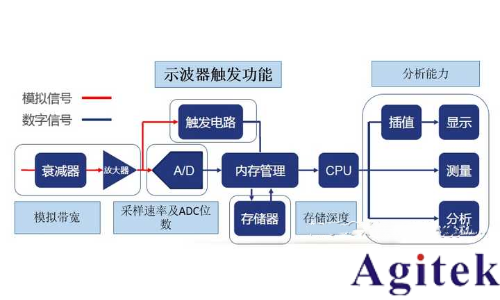

触发设置

为了得到稳定的波形显示，需要设置合适的触发模式。可以选择上升沿或下降沿，以及设置适当的触发电平，以捕捉到所需的电流变化。

步骤四：执行测量

启动电路：开启电源和必要的开关，使电路进入正常工作状态。

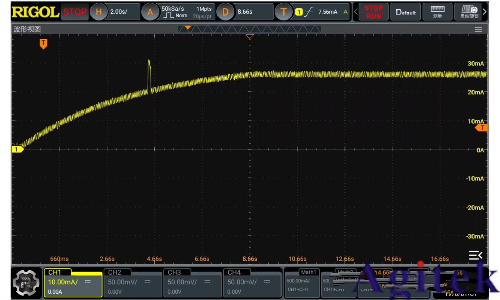

观察波形：在示波器屏幕上，观察电流随时间变化的波形。如果使用分流电阻测量电压降，需要转换成电流波形。

记录数据：可以使用示波器的保存功能将数据存储下来以便进一步分析。

数据分析

实时分析

在测量过程中，可以实时观察电流波形的变化，及时发现问题并进行调整。例如，过大的电流尖峰可能表明电路存在瞬态问题，需要进行调试和优化。

后期分析

通过保存的数据，可以进行详细的后期分析。使用数学工具或软件，将电压数据转换为电流数据，并进行滤波、频谱分析等处理，以深入了解电流变化的特性。

注意事项

安全第一：确保所有接线和设备都正确连接，以避免短路和其他安全隐患。

避免干扰：在高频测量中，注意减少环境干扰，使用屏蔽电缆和良好的接地。

定期校准：确保示波器和电流探头定期校准，以保证测量结果的准确性。

热效应：注意分流电阻的功耗和发热问题，选择合适的功率等级以防止损坏。

带宽限制：电流探头和示波器的带宽应满足测量需求，否则可能会导致失真或无法捕捉快速变化的信号。

总结

使用示波器测量电流是一个系统化的过程，从选择测量方法、连接测量工具、配置示波器到最终的数据分析，每一步都需要仔细操作和理解。通过掌握这些基本技能，可以有效地进行电流测量和分析，提高设备调试和故障排除的效率。希望本文能够帮助您更好地理解和应用示波器进行电流测量。
