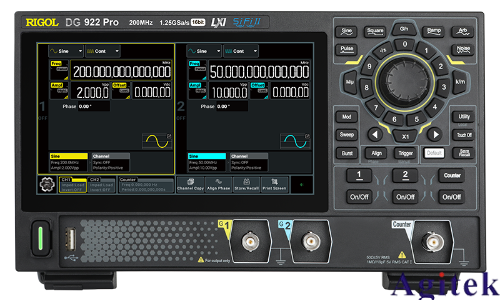

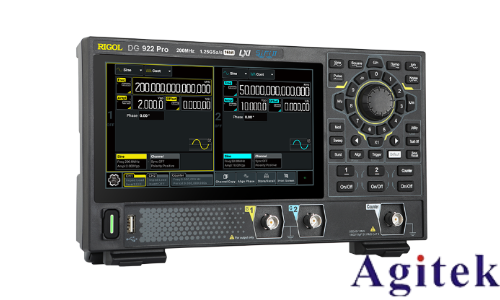

信号发生器和示波器是电子实验与测试中常用的两种基础仪器。信号发生器用于产生各种波形信号（如正弦波、方波、三角波等），而示波器则用于观测和分析这些信号的电压随时间变化的情况。正确连接两者，是确保测量准确、设备安全的重要前提。以下是信号发生器与示波游戏副本的详细连接步骤及注意事项。

一、连接前的准备

1. 检查设备状态：确保信号发生器和示波器均已断电，避免带电操作造成设备损坏或人身伤害。

2. 准备连接线缆：通常使用BNC-BNC同轴电缆，或根据接口类型选择合适的转接头。确保线缆无破损、接触良好。

3. 了解接口类型：大多数信号发生器和示波器都配有BNC接口。确认输出端（信号发生器）与输入端（示波器）的接口匹配。

二、连接步骤

1. 连接信号输出与输入：

   将信号发生器的“Output”（输出）端口通过BNC电缆连接到示波器的“CH1”或“CH2”输入通道。

   连接时，将BNC插头对准示波器输入端口，顺时针旋转锁紧，确保连接牢固。

2. 设置示波器输入耦合方式：

   将示波器对应通道的耦合方式设为“DC”或“AC”。若信号包含直流分量，建议使用“DC”；若只关注交流成分，可选“AC”。

   设置合适的探头衰减比（如1X或10X），若使用无衰减探头，应设为1X。

3. 配置信号发生器：

   开启信号发生器，设置所需波形类型（如正弦波）、频率、幅度（电压峰峰值）和直流偏置等参数。

   初始建议设置较低幅度（如1Vpp）和较低频率（如1kHz），以便示波器稳定显示。

4. 开启示波器并调整显示：

   打开示波器，选择对应通道（如CH1）并开启。

   调整“Time/Div”（时间基准）和“Volts/Div”（电压基准）旋钮，使波形在屏幕上清晰显示。

   使用“触发”（Trigger）功能稳定波形，通常设置为“边沿触发”，源选择对应通道。

三、注意事项

1. 阻抗匹配：多数信号发生器输出阻抗为50Ω，示波器输入阻抗通常为1MΩ。若信号频率较高，应使用50Ω终端电阻或设置示波器为50Ω输入模式，避免信号反射造成失真。

2. 避免过压输入：确保信号发生器输出电压不超过示波器最大输入电压，防止损坏示波器输入电路。

3. 接地安全：信号发生器和示波器通常共用大地接地。连接时确保两者电源接地良好，避免地电位差引入干扰。

4. 电缆长度与屏蔽：使用短而屏蔽良好的电缆，减少电磁干扰，尤其在高频测量中尤为重要。

四、验证连接效果

连接完成后，可在示波器上观察到信号发生器输出的波形。调节信号参数，观察示波器显示是否同步变化，以验证连接的正确性和测量的可靠性。

总之，正确连接信号发生器与示波器，不仅需要规范的操作步骤，还需注意电气安全和信号完整性。熟练掌握这一基础技能，对电子测量、电路调试和故障排查具有重要意义。
