波形录制与播放功能可以将录制的模拟输入通道（CH1-CH4）和数字通道（D0-D15波形进行播放，从而方便用户对波形进行分析。

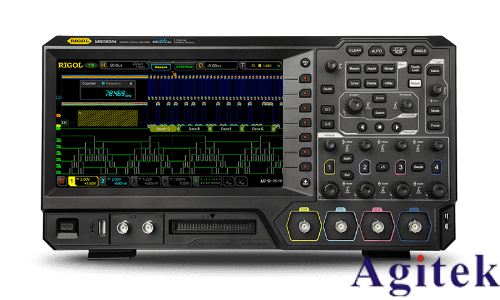

普源示波器MSO5000 用户手册波形录制指南(图1)

常用设置

按 Utility → 波形录制，进入“波形录制”功能设置菜单。您也可以使用触摸屏功能，

点击屏幕左下角的功能导航图标，打开功能导航，然后点击“波形录制”图标，屏幕右侧弹出“波形录制”功能设置菜单。

1. 波形录制

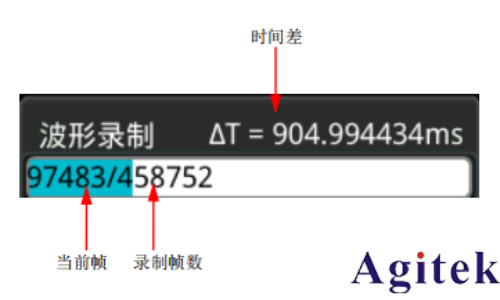

连续按波形录制键，打开或关闭波形录制功能。波形录制之前，您可以参考“录制选项”一节中的介绍设置波形录制参数。按录制键，开始录制波形。录制过程中，屏幕上实时显示当前的录制信息，如图所示，图中左侧的数据为当前帧，该数值不断变化（当前帧菜单数值也在实时变化），右边的数据表示录制帧数，右上方的时间差△T 表示当前帧至第一帧的时间差。在录制过程中，您也可以再次按录制键，手动暂停录制。

普源示波器MSO5000 用户手册波形录制指南(图2)

2. 播放

按播放键，开始播放已录制的波形。波形播放过程中，当前帧参数实时变化（当前帧菜单数值也在实时变化）。在播放过程中，您也可以再次按播放键，手动暂停播放。

3. 当前帧

按当前帧键，旋转多功能旋钮或通过弹出的数字键盘设置当前帧，此时，屏幕显示当前帧的波形。

4. 设置跳转

连续按跳转到键，可选择一键跳转至已录制的结束帧或一键跳转至已录制的起始帧。

录制选项

波形录制时，示波器以指定的时间间隔录制当前所有已打开通道的波形，直至用户手动停止录制操作或已录制帧数达到设置的录制帧数。

注意：请在开始录制操作前打开所需通道并调整波形显示至所需状态。开始录制操作后，不允许打开/关闭通道输出以及调整波形显示。

在波形录制之前，您可以按更多选项 → 选项设置选择“录制选项”并设置以下参数。

1. 录制间隔

录制间隔是指录制过程中帧与帧之间的时间间隔。

按录制间隔键，旋转多功能旋钮或通过弹出的数字键盘设置帧与帧之间的时间间隔，可设置范围为 10 ns 至 10 s。

2. 录制帧数

录制帧数是指实际可录制的帧数。开始录制操作后，当已录制的帧数达到设置的录制帧数时，示波器将自动停止录制操作。

按录制帧数键，旋转多功能旋钮或通过弹出的数字键盘设置波形录制的帧数，可设置范围为 1 至当前可录制的最大帧数（可在最大帧数菜单中查看）。

按设置为最大帧数键，可将录制帧数自动设置为最大帧数。

3. 最大帧数

该菜单显示当前可录制的最大帧数。由于波形存储器大小是固定的，每帧波形的点数越多，能录制的波形帧数越少。因此，最大可录制帧数与当前选择的“存储深度”（请参考“存储深度”）有关。每帧波形的点数即当前的存储深度，存储深度=采样率× 水平时基× 屏幕水平方向的格数。因此，波形录制的最大帧数也与“采样率”及“水平时基”相关。本示波器支持多达 45 万帧实时波形不间断录制。

4. 结束提示

连续按结束提示键，设置录制结束时是否有提示音。

打开：录制结束时，蜂鸣器发出提示音。

关闭：录制结束时，蜂鸣器不发出提示音。

播放选项

波形播放功能可以回放当前已录制的波形。波形播放之前，您可以按更多选项 → 选项设置选择“播放选项”设置播放参数。

1. 播放方式

连续按播放方式键，选择播放模式为（循环播放）或（单次播放）。

从起始帧到终止帧重复进行回放直至手动停止播放操作。

从起始帧播放到终止帧后自动停止。

2. 播放顺序

连续按播放顺序键，顺序播放或逆序播放。
