打开或关闭直方图功能

MSO5000系列示波器的直方图分析功能可以为波形或测量结果提供统计视图，分为水平直方图、垂直直方图和测量直方图。随着波形的采集或测量的进行，条形图高度会在设置的直方图窗口范围内会不断变化，以指示数据统计次数。

您可以通过以下三种方式进入“直方图”设置菜单：

按前面板 Measure → 分析 → 直方图，进入“直方图”设置菜单。

使用触摸屏功能，点击屏幕左下角的功能导航图标 ，打开功能导航，然后点击“直方图”图标，屏幕右侧弹出“直方图”设置菜单。

参考“矩形绘制”介绍的内容，进入“直方图”设置菜单。

连续按 使能 键，可打开或关闭直方图分析功能。

提示

为使直方图数据中记录波峰或毛刺，请保持直方图功能始终处于打开状态。

选择直方图类型

直方图的类型包括以下三种：

水平直方图：在屏幕底部条形直方图以列的形式显示统计数据的次数。

垂直直方图：在屏幕左侧条形直方图以行的形式显示统计数据的次数。

测量直方图：在屏幕底部条形直方图以列的形式显示测量结果统计次数。

按 类型 键，旋转多功能旋钮选择所需的直方图类型再按下该旋钮选中该类型。您也可以连续按 类型 键进行选择或使用触摸屏功能进行选择。

选择直方图信源

直方图类型为水平直方图或垂直直方图时，需设置信源（CH1-CH4）。按 信源 键，旋转多功能旋钮选择所需的信源，然后按下该旋钮选中该信源。您也可以连续按信源 键进行选择或使用触摸屏功能进行选择。

直方图类型为测量直方图时，请首先按前面板 Measure 键进入测量设置菜单，添加测量项，添加的测量项作为测量直方图信源。

设置直方图高度

直方图高度指的是直方条形图在屏幕中所占的网格数。按 直方图高度 键，旋转多功能旋钮或通过弹出的数字键盘输入高度值。直方图高度的可设置的范围为 1 至 4。

默认为 2。

设置直方图窗口范围

直方图类型为水平直方图或垂直直方图时，需设置窗口范围，通过分别设置“左边界”、

“右边界”、“上边界”和“下边界”的值来调节直方图窗口的大小和位置。按 范围 设置 键进入子菜单后，再按相应菜单的软键，旋转多功能旋钮进行设置。

注意：水平时基和垂直档位的调节不会影响直方图范围的时基大小，只是显示上随着

档位同步变化。

打开或关闭统计功能

按 统计 键，打开或关闭统计功能。当统计功能打开后，屏幕会显示直方图数据统计

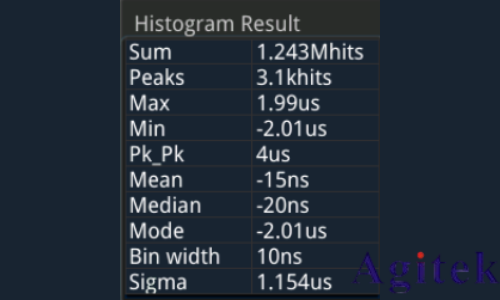

结果，如下图所示。注意，对于直方图类型为测量直方图时，数据统计结果中还包括 XScale 参数。

重置统计

按 重置统计 键，可将统计数据归零重新进行统计。
