在无线通信、雷达、电子对抗和射频（RF）测试领域，频谱分析仪是工程师必备的关键测试工具。是德科技（Keysight Technologies）推出的 N9020A MXA 频谱分析仪，凭借其卓越的性能和灵活的测量能力，成为众多工程师的首选。本文将深入介绍 N9020A 的核心特点、应用场景以及它在测试测量中的重要性。

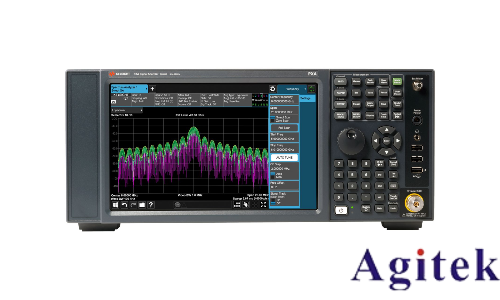

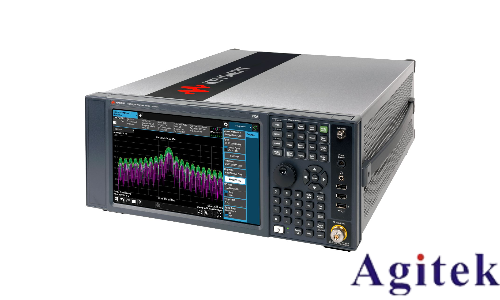

1. N9020A 频谱分析仪概述

N9020A 频谱分析仪隶属于 MXA（中端信号分析） 系列，是德科技设计该系列的目标是提供高性能、灵活的测试能力，以满足不断演进的无线通信和射频应用需求。N9020A 提供10 Hz - 26.5 GHz 频率范围（可选 3.6 GHz、8.4 GHz、13.6 GHz、26.5 GHz 版本），可广泛用于各种无线和射频信号的分析。

它支持 X 系列测量应用软件，可以轻松应对多种标准（如 5G、LTE、Wi-Fi、Bluetooth、雷达信号等）的测试，满足现代通信和国防电子测试需求。

2. N9020A 的核心特点

2.1 宽频率覆盖与高动态范围

N9020A 频谱分析仪支持最高 26.5 GHz 频率，并提供优异的相位噪声性能，可满足高精度信号测量需求。其高达 +30 dBm 的输入功率范围和出色的 DANL（显示的平均噪声电平），使其能够检测极低功率的信号。

2.2 灵活的信号分析能力

实时信号分析（RTSA）：可选的实时频谱分析功能支持捕捉短时突发信号，避免信号丢失。

矢量信号分析（VSA）：结合 89600 VSA 软件，可进行 EVM、I/Q 调制误差分析，适用于无线通信测试。

宽带分析能力：最高支持 160 MHz 信号带宽，适用于 Wi-Fi 6E、5G NR FR1 和雷达信号分析。

2.3 兼容多种测量应用

N9020A 支持 X 系列测量应用软件，可一键执行 LTE、5G NR、WLAN、蓝牙等标准的测量任务，极大简化测试流程。例如：

5G NR 测量：支持 3GPP 5G NR 下行信号解调，包括 OFDM 调制质量测量（EVM、ACLR、SEM）。

EMI 预兼容测试：可用于 EMI 预一致性测试，帮助产品开发阶段筛查电磁干扰问题。

2.4 便捷的用户体验

10.4 英寸高分辨率显示屏，支持触摸操作，界面直观易用。

SCPI 远程控制：支持自动化测试，兼容 MATLAB、LabVIEW 等常见编程环境。

模块化硬件设计：用户可根据需求选择不同选件，灵活升级。

3. 典型应用场景

3.1 无线通信测试

N9020A 可广泛应用于 5G、LTE、Wi-Fi、蓝牙 等无线标准的研发和生产测试。其高性能分析能力，使工程师能够精准测量信号调制质量（EVM）、相位噪声、占用带宽等关键参数。

3.2 雷达和电子战（EW）测试

在 国防和航空航天 领域，雷达和电子战信号的分析对测试设备的实时性和高动态范围要求极高。N9020A 可与 Keysight 89600 VSA 软件配合，实现雷达信号的 I/Q 调制分析、脉冲测量、频谱监测等功能。

3.3 EMI/EMC 预兼容测试

对于电子设备制造商而言，确保产品符合 EMI/EMC 标准（如 CISPR、FCC 规则）是重要的合规要求。N9020A 具备 低噪声前端、高动态范围，可用于预兼容测试，帮助企业在产品研发阶段筛查潜在的电磁干扰问题，降低认证测试的失败风险。

3.4 教学与科研

在 高校与研究机构，N9020A 可用于通信、射频、微波、电磁兼容等课程的实验教学。其开放式架构、软件兼容性和自动化测试能力，使其成为理想的实验设备。

4. N9020A 与其他型号对比

型号 频率范围 信号分析带宽 相位噪声（10 kHz 偏移） 应用领域

N9020A MXA 10 Hz – 26.5 GHz 25/40/85/160 MHz -114 dBc/Hz 通用射频测试、无线通信、EMI

N9030B PXA 3 Hz – 50 GHz 10 MHz – 510 MHz -128 dBc/Hz 高端射频、军工、毫米波

N9010B EXA 10 Hz – 44 GHz 10/25/40/85/160 MHz -111 dBc/Hz 经济型射频测试

N9020A 作为 MXA 系列的中端产品，在价格、性能、功能之间达到了平衡，是多数无线通信测试的理想选择。

5. 结论

是德科技 N9020A 频谱分析仪 以其 宽频率覆盖、高动态范围、灵活的软件支持，在无线通信、雷达、EMC 测试等领域展现出强大优势。它不仅能够满足当前 5G、Wi-Fi 6E 等新兴技术的测试需求，还能通过软件升级适应未来的发展。

无论是科研、生产，还是无线通信开发，N9020A 都是一款值得考虑的高性能频谱分析仪。如果您的测试有设备需求，欢迎联系安泰测试！
