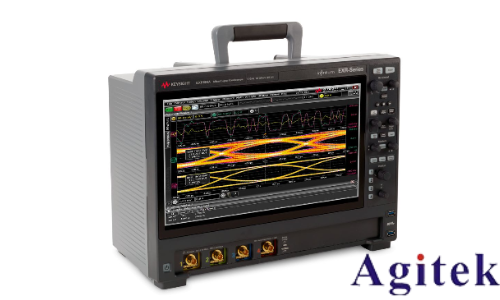

瞬态响应分析测量的是直流输出电压的瞬态响应稳定时间。当输出电流突然变大或变小时（例如负载发生变化），示波器将会触发，并用测量值与用户输入的容限值进行比较。用标配的 10:1 电压探头和交流/ 直流钳式电流探头探测直流输出。

1. 按前面板上的“默认设置”键，从说明中的参考点开始测量。（菜单顶部的“打开”按钮默认处于“关闭”状态。您可以随时选择“打开”，但更高效的做法是选择特定的电源测量，进行相应的设置（选择通道、设置、自动设置等），然后再选择“打开”。

2. 选择“分析”菜单，然后选择“电源分析”。

3. 选择“输出测量”，然后选择“瞬态响应”测量。

4. 将电流探头（例如 N7026A）一头连接示波器的通道 2 输入端，另一头连接电源的直流输出。

5. 将 10:1 电压探头一头连接示波器的通道 3 输入端，另一头连接电源的直流输出。

6. 在“信号”部分，将“电压”设置为通道 3，将“电流”设置为通道 2。

 7. 在“信号”部分，设置电源的预期稳态直流输出电压（Vout）。

8. 在“设置”部分，将“Initial I”（初始电流）设置为与低负载输出电流相近的水平――假设被测负载电源处于低负载/小电流状态。同时将“New I”（新电流）设置为与高负载输出电流 相近的水平。您估计的预期值是否正确并不重要，因为示波器只是用它在预期的高值和低值 之间设置触发电平。

9. 选择“自动设置”，然后按照屏幕上的逐步提示执行如下操作：

a. 增加输出负载（即更大的电流）。

b. 按“确认”键。

示波器此时的显示应当与图 17 相似。当通道 2 电流探头测得的输出电流（绿色迹线）突然增大时， 输出电压（蓝色迹线）应当瞬间下降，然后在大约 10 ns 内恢复到预期输出电压的 10% 以内。

您还可以在输出负载降低（即输出电流减小）时执行瞬态响应稳定时间测量，示波器此时的显示应当与图 18 相似。当输出电流（绿色迹线）突然下降时，输出电压（蓝色迹线）应当瞬间增加，然后在 大约 9 ns 内恢复到预期输出电压的 10% 以内。

请注意，负载增加和减少时的瞬态响应稳定时间测量应当重复几次，以便表征最好和最坏情况下的稳定时间。
