TBS1000X 系列数字存储示波器设计紧凑，性价比高。它旨在满足如今的教育机构、嵌入式设计工程师和创客社区的需求。该仪器配备 7 英寸 WVGA 彩色显示屏，具有最高 1 GS/s 的采样速率，带宽为 100 MHz ，享受一年保修。该仪器配备了创新的课件系统，将实验室练习与分步使用说明整合在一起，供学生使用。HelpEverywhere® 系统在整个用户界面中提供有用的技巧和提示，使新用户更容易使用仪器。

主要性能指标

100 MHz 带宽型号

2 通道型号

全部通道均实现 1 GS/s 采样率

所有通道上均为 20k 点记录长度

高级触发，包括脉冲触发、欠幅触发和行触发

主要功能

具有 15 个水平分度的 7 英寸 WVGA 彩色显示器显示信号增加 50%

32 种自动测量

双窗口 FFT，带模拟时域和频域视图

触发频率计数器

平移和缩放能力

占用空间小和重量轻

无风扇设计，运行噪音低

连接能力

前面板上的 USB 2.0 主控端口，可快速简便地存储数据。

后面板上的 USB 2.0 设备端口用于连接到 PC 并远程控制仪器。

教育

HelpEverywhere 为用户提供有帮助的屏显小贴士

内置示波器手册提供了操作说明和示波器基础知识

集成课件功能在显示屏上提供实验室练习指导

可以禁用自动设置、光标和自动测量，帮助教育工作者向学生讲授基础概念

旨在使您学习和工作更快

TBS1000X 系列示波器是为快速动手教学和简便操作而设计，带有适当的特征和功能组合。专用前面板控件便于访问所有重要设置。刻度带有 10 个垂直分度和 15 个水平分度，使您可以在每个屏幕上看到更多信号。

屏幕上带有清晰标记和彩色信息的大菜单使导航和查找感兴趣的信息变得容易。缩放功能使您可以迅速卷动记录并放大，查看感兴趣区域中的信号细节。

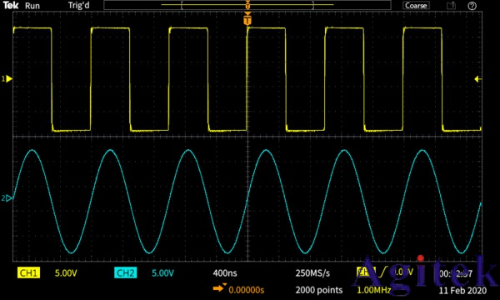

在缩放模式下，显示屏上半部分显示整个记录的概况，下半部分显示详细的放大后视图。

多功能触发和采集模式

触发系统是为调试当今混合信号设计而打造的。除基本边沿触发外，它还包括脉宽触发和欠幅脉冲触发，特别适合调试设计的数字部分。

脉宽触发非常适合寻找窄毛刺或超时条件。欠幅脉冲触发旨在捕获幅度短于预计幅度的信号。

TBS1000X 系列示波器提供几种采集模式。默认的采集模式是采样模式，这种模式适合大多数应用。峰值检测模式用来查找尖峰，平均模式有助于降低重复信号上的噪声。

自动化测量与分析

全套自动测量可以快捷方便地测试各种信号和应用。

测量显示在单个屏幕上。测量分成四大类：频率、时间、幅度和面积。所有测量都显示在单个测量选择屏幕上，可以简便地选择 32 种自动测量，而不用翻查各种菜单。

测量按来源加上颜色编码，显示在透明背景上，因此波形不会被读数挡住。

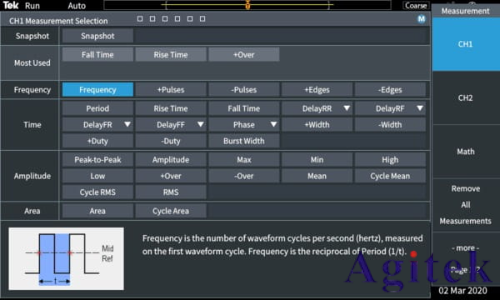

在一个屏幕上列出和选中所有测量

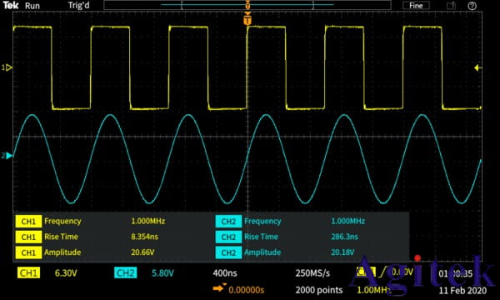

测量值是透明的，因此不会挡住波形

FFT 功能

按前面板上的 FFT 按钮，您可以使用 FFT 功能了解信号的频率成分。

只显示 FFT，或打开源波形显示，同时查看频域和时域波形。透明读数显示重要设置，而不会挡住 FFT 显示。

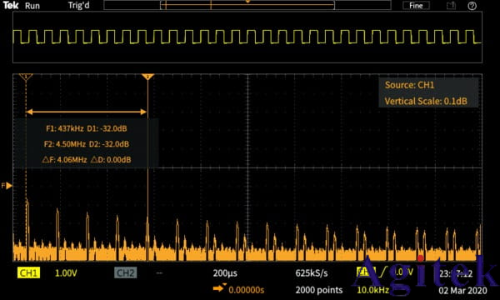

时域源波形可以显示在 FFT 频率频谱上方
