直观的触控屏和简化的前面板

2 系列 MSO 提供了与高端泰克示波器相同的一流用户界面，并支持与触控类消费电子设备类似的交互体验。

左/右或上/下拖动波形，调节水平位置和垂直位置，或卷动缩放视图

使用手势，在水平方向或垂直方向改变标度或进行放大/缩小

从右侧滑入，会出现结果条；从上往下滑，会进入显示屏左上角菜单

电容式触控显示屏交互操作

简化的前面板保留了关键按钮和旋钮，配有彩色 LED 环形灯，允许快速访问和轻松调整最常用的仪器设置。

薄膜开关技术使其坚固耐用，适合在恶劣环境中使用，易于清洁。

简化、直观的前面板，带有彩色 LED

流线型前面板与直观的触控界面相结合，使任何新工程师都能轻松上手并开始使用仪器。

还支持 USB 鼠标和键盘，并可用作与仪器之间的第三种交互方法。

通过可深度定制的用户界面，同时查看模拟通道、解码串行总线波形、结果表、测量结果、数学 FFT 图和光标读数以及每路输入的设置信息。

极易使用的界面和全面的分析，让您快速、深入地了解情况

2 系列 MSO 的用户界面采用全新设计，旨在简化触控操作。所有关键信息均以一系列标记呈现，其中带有显示关联性的视觉提示。只需轻轻一点，即可立即访问仪器配置或波形管理任务。

2 系列 MSO 在此类产品中提供了颠覆式的全新堆叠显示模式。在传统模式中，所有波形均叠加在一条刻度线上，导致不必要的取舍。

为了避免波形叠加，需要调整每个波形的垂直标度和位置，从而仅使用一小部分 ADC 量程，导致测量不准确。

调整波形垂直标度和位置会导致波形叠加，从而难以辨别单个波形的细节。

在堆叠显示模式下，每个波形都有自己的片段（附加格线），用来代表整个 ADC 量程，以实现**的可见性和准确性。还可以叠加多组通道，以实现信号的可视比较。

2 系列混合信号示波器 (MSO) 提供了一套完善的标准分析工具，包括：

波形光标和屏幕光标，支持用户选择读数位置。

37 次自动测量，带有测量统计和选通，能够添加无限次数的测量，可从一次测量导航到下一次测量，以及立即查看最小或最大结果。

基本和高级波形数学，包括任意编辑公式。

基本 FFT 分析，包括查看幅值或相位的选项，用于自定义窗口类型、选通和单位的多个选项。可在所有模拟通道上同时工作。

2 系列 MSO 的超大显示器不仅为信号提供充足的查看区域，还为绘图、测量结果表、总线解码表等提供充足的显示空间。您可以轻松调整各种视图的大小，重新确定其位置，以适应自己需求。

触发

发现电路问题只是第一步，然后，您必须捕获对应的事件，以确定根本原因。2 系列 MSO 提供一整套高级触发器，包括欠幅、逻辑、脉宽、触发器、超时、上升/下降时间、建立和保持、串行数据包以及可用于捕获罕见复杂事件的并行数据。

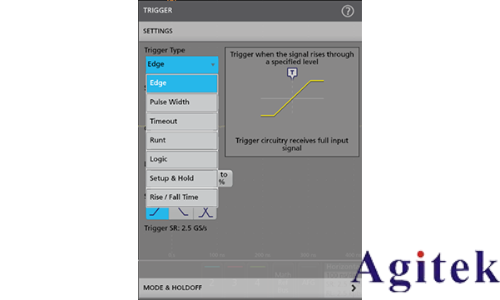

只需双击感兴趣的项目，即可进入配置菜单。此时点击触发标记即可打开触发菜单。

事件动作

仪器内置的“事件动作”功能使用户能够设置示波器，以便在满足指定条件（如触发事件、测量限制失效、搜索事件或模板测试事件）时执行某些操作来做出响应。这样可以轻松捕获和分析罕见事件。

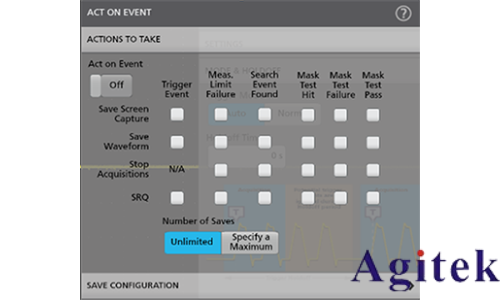

当发生特定事件时，示波器可以使用“事件动作”功能自动运行。

导航和搜索

借助高达 10 M 点的记录长度，您可以在一次采集中捕获多个感兴趣的事件，甚至捕获数千个串行数据包，同时保持高分辨率来放大观察信号细节。

如果没有适当的搜索工具，在长波形记录中找到感兴趣的事件可能会耗费大量的时间。

搜索功能可以通过采集用户自定义事件来自动搜索。所有事件的发生均以搜索标记突出显示，以便于导航。搜索类型包括边沿、脉宽、超时、欠幅、窗口、逻辑、建立和保持、上升/下降时间和并行/串行总线包内容。您也可以快速跳转至搜索结果的最小值和最大值。

标注

在团队中共享数据、稍后重新创建测量或出具客户报告时，记录下测试结果和方法至关重要。

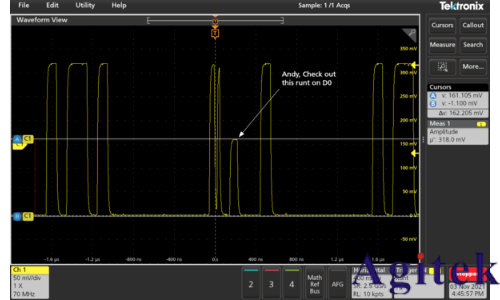

在屏幕上点击几下，即可按需创建大量自定义标注，使您能够记录波形的特定详细信息。通过各标注，您可以自定义文本、位置、颜色、字体大小和字体。

用于触发窄脉冲的脉宽触发器示例

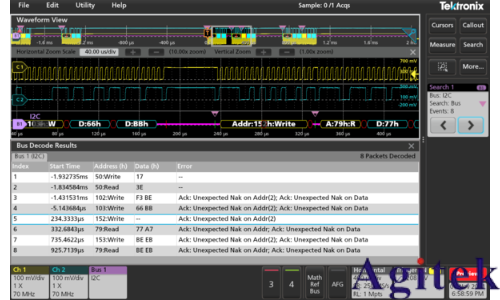

总线波形提供了与时间相关的解码数据包，而总线解码表则显示了整个采集中的所有数据包，可使用搜索功能进行导航。

模板测试

模板测试提供了良好的信号质量测试方法。模板可限定示波器一部分显示器无信号进入。模板可以根据具有用户定义公差的金标准信号或在屏幕上绘制模板分段来定义模板。

2 系列 MSO 提供一套全面的模板工具：

定义测试持续时间（以波形数量为单位）

设置判定测试失败前必须满足的违规阈值

计数违例/失败和报告统计信息

设置违例、测试失败和测试完成时执行的操作

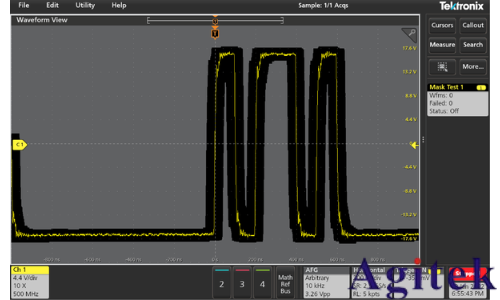

基于金标准参考信号的极限模板测试

串行协议触发和分析（选配）

2 系列 MSO 为处理嵌入式设计中最常见的串行总线提供了一套稳健的工具，包括 I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、CAN XL、LIN、SENT。

协议解码和触发功能非常重要，可通过观察一条或多条串行总线上的流量来跟踪系统中的活动流程。

串行协议触发可以触发特定包内容，包括包头、特定地址、特定数据内容、唯一的标识符、误码。

总线波形提供了总线单个信号更高水平的组合视图，如时钟、数据和码片启用。这可方便地识别数据包的开始和结束位置，并识别子数据包的组成，如地址、数据、标识符和 CRC。

总线波形在时间上与显示的所有其他信号一致，可以方便地测量被测系统各部分的时间关系。

总线解码表可提供采样中所有解码数据包的表格视图。数据包带有时间标记，对每个组成部分（地址、数据等）分栏连续列出。

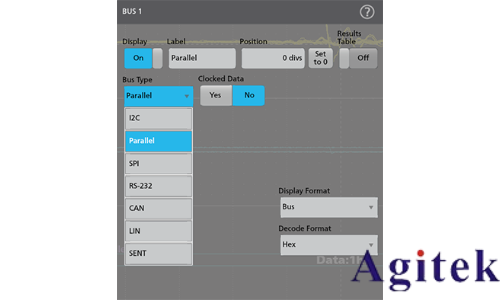

总线菜单提供了配置总线参数的选项。

数字通道（选配）

2 系列 MSO 配备 16 路数字通道。P6316 数字探头可用于将多达 16 路信号连接到示波器的数字输入端。探头随附的附件使您可以直接连接到 8x2 方形排针。随附的跨线组和夹钳可用于卡入表面贴装器件或测试点，从而带来更大的灵活性。

每个数字通道均可单独浏览以查看其状态。或者，可以将若干个数字通道分组，以总线形式一起查看。符号表也可应用于总线视图，以获得更高级别的总线事务视图。波型触发功能可用于触发关注的波型。

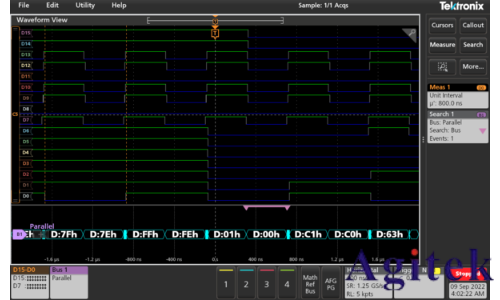

数字通道触发和解码

任意函数发生器（选配）

2 系列 MSO 可以选配 50 MHz 任意函数发生器，该发生器可用于模拟设计中的传感器信号，或在信号中添加噪声以执行裕量测试。AFG 输出为多路复用，提供 Aux Out 信号。

几种预定义波形，包括正弦波、方波、脉冲、锯齿波/三角波、直流、噪声、sin(x)/x (Sinc)、高斯、洛仑兹、指数上升/下降、半正矢和心电图信号。

任意波形发生器提供 128k 记录点，用于加载在模拟输入端捕获的波形（保存的文件）。或者，也可以使用泰克 ArbExpress PC 版波形创建和编辑软件快速轻松地生成复杂波形。

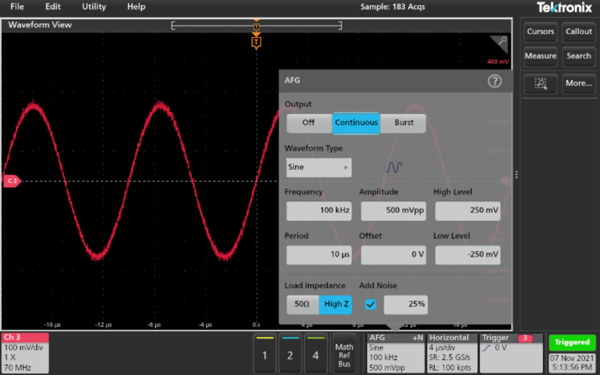

灵活设置 AFG 输出。在此测试用例中，向正弦波形中添加了 25% 的噪声

博德图

使用内置博德图功能分析系统的频响状况。使用内部 AFG 或受支持的外部 AFG 在整个用户选择范围内扫描输入电压。每个点处都会绘制输出相对于输入电压的增益和相位。

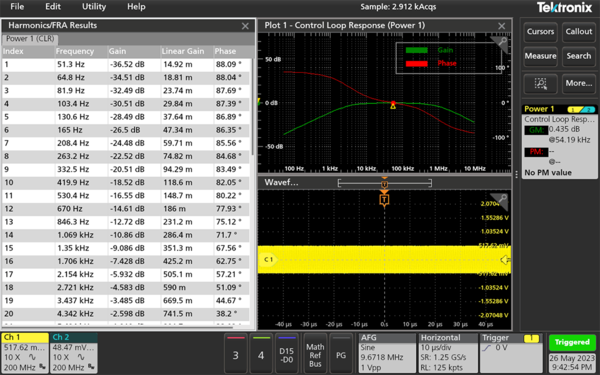

2 系列 MSO 上的频响分析。

数字码型发生器（选配）

2 系列 MSO 中包含一个 4 位数字码型发生器，每位记录长度为 4k 点，以便以预定义电压电平生成 4 个数字信号。

可以使用预定义的 CSV 文件将输出码型加载到内存中，或者可以根据需要将每路输出的状态手动设置为高、低、切换或 Hi-Z。

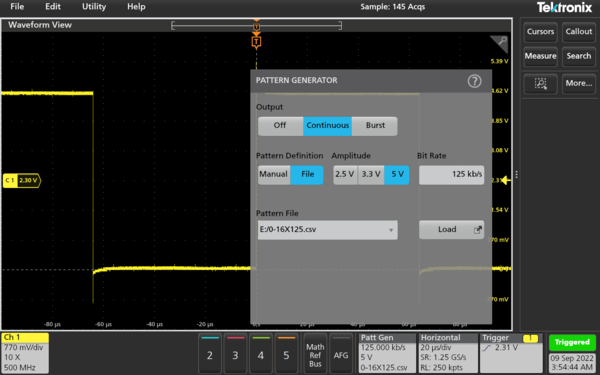

数字码型发生器

连接

2 系列 MSO 含有多种端口，支持仪器连接到网络、直连到 PC 或连接到其他测试设备。

两个 USB 2.0 端口可以轻松地将截屏、仪器设置和波形数据传送至 USB 大容量存储设备。还可以把 USB 鼠标和键盘连接到 USB 主控端口，控制仪器，输入数据。

USB 设备端口可用于从 PC 远程控制示波器。

标准 10/100BASE-T 以太网端口可轻松连接到网络，并远程控制仪器和查看采集的数据。

可编程接口和向后兼容性

可编程接口命令可用于通过 USB 设备端口或以太网端口远程控制仪器。这样便可以对仪器进行编程以执行一组自动化任务或集成到更大的系统中，此类系统包括执行特定任务的其他设备。

可编程接口命令集与新一代泰克示波器兼容，易于重复使用为其他泰克示波器编写的代码。

该仪器还支持兼容模式，启用该模式后，可使 2 系列 MSO 与传统 TDS2000、TBS1000 和 MSO/DPO2000 系列泰克示波器的可编程命令兼容。此兼容模式使您可以轻松地将现有测试系统中的旧型号示波器更换为 2 系列 MSO。

增强安全

硬件安全包括 Kensington 防盗锁（T-Bar 型），以防止示波器被盗。

2 系列 MSO 可为您提供通过安全菜单保护公司数据的选项。包括通过密码保护远程网络访问、输入/输出端口和固件更新来限制对仪器的访问，以确保数据的安全。默认情况下，示波器在初次使用时会禁用远程访问，您可以选择启用有密码或无密码的远程访问。

要清除用户数据，请从菜单运行 TekSecure。

功能控制

2 系列 MSO 提供了多种新的控制方式，教育工作者可以把更多的时间用来讲授电路概念，而不是进行实验室设置和管理。

教育工作者可在仪器上禁用自动设置、光标和自动测量。通过此功能，学生可以了解基本概念以及如何使用水平和垂直控制来获取波形显示，使用刻度来测量时间和电压，以及手动绘制/计算信号特征。
