当今大多数电子设计都要求不同的供电电压才能正确 运行。事实上，一块电路内部许多元器件都要求多种 电压，特别是高度集成的片上系统及多种技术接口在 一起的微处理器设计。 由于许多因素，执行 DC 低噪声纹波探头测量正变得 越来越困难，比如：

功率效率功能，如功率门和动态电压和频率定标或 DVFS

动态负载，拥有快速瞬态信号

串扰和耦合提高

开关稳压器，上升时间更快 这就产生了一个重要问题：面对所有这些挑战，怎样 才能保证系统的每个部分都获得正确的功率，来满足 其需求？

首先，我们在整体上看一下低噪声纹波探头及其部分 特点。 非常重要的一点，是要看一下每条 DC 线路，看提供 的功率是否位于目标系统或器件的容差频段内，包括 线路的标称 DC 值，以及存在的任何 AC 噪声或耦合。 AC 噪声是一种低噪声纹波探头信号，可以进一步细 分成宽带噪声、周期性事件和瞬态事件。

所有这三个噪声源都影响着到达器件的功率质量，因 此应降低噪声源，以使目标器件能够正确运行。

在最大限度地降低这些噪声源之前，您需要能够看到 噪声源，并准确地测量噪声源。但低噪声纹波探头测 量带来了许多独特的测量挑战，因此必须考虑以下几 项因素：

带宽要求

系统噪声和附加探头噪声

AC 或 DC 输入耦合的影响

低噪声纹波探头负载挑战

带宽

看一下许多配电设计，测量系统拥有几十 MHz 带 宽似乎就够了。大多数开关设计的开关频率是几百 kHz，最高的可达几 MHz。物理设计和器件越大，其 运行的供电电压越高，对噪声的灵敏度越低。因此， 20MHz 以上的噪声成分几乎不是问题。

现在，随着设计尺寸和供电电压缩小，容差也在缩小。 我们在分析配电网络时，更多地是把它作为传输线环 境来看待，考察的是交叉耦合、线路阻抗和共振区 。

必需注意，电源转换器件的基础开关频率可能相对较 慢，但边沿速度和上升时间一般要快得多，以帮助降 低开关损耗。这些边沿和其他干扰源可能会激发配电 网络，以高得多的频率产生噪声和谐波。视目标器件 和电路功能，更高阶谐波可能会干扰操作。因此，选 择的示波器和探头必须拥有足够高的带宽，以查看 这些事件，诊断与高频干扰有关的问题。泰克提供 1 GHz 和 4 GHz 低噪声纹波探头，直接满足了这一需求。

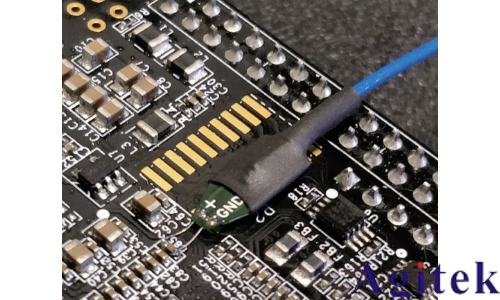

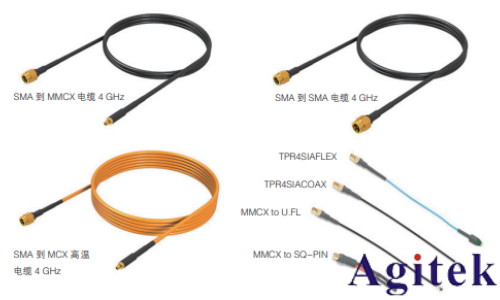

选择适当的连接进行测量 在评估低噪声纹波探头使用的探测解决方案时，必需 注意，DUT 连接是实现优质测量时最大的单一推动因 素。如果连接能够为接地提供低电感路径，且拥有最 低有效电容，那么它不仅可以降低振铃，还可以提供 最高带宽。这些连接一般通过焊接转接头和高性能连 接器实现。当需要在非预计的测试点上进行重复测试时，微型同轴电缆和软焊接转接头为被测器件 提供了半永久连接。在工程师进行设计测试时，小型 RF 连接器，如泰克低噪声纹波探头中提供的 MMCX 电缆，为信号提供了可重复的、可靠的接入路径。这 些连接提供了**的信号保真度，但它们并不是随手 可得，因为其要求修改目标器件，或在设计系统时规 划测试点。为了更快、更方便地进行探测，可以使用 点测探头和转接头。泰克提供了 TPRBRWSR1G，工 程师在需要快速接入带宽高达 1 GHz 的信号时，可以 使用这一设备。它带有小型元件夹和方形引脚转接头， 帮助工程师更简便地连接测试点。

在选择连接方式时，要注意的最后一项是将要进行测 试的环境。许多系统验证工程师需要在极端温度下测 试其设计。专门设计的极端温度电缆和焊接尖端，比 如 TPR4KITHT 自带的电缆和尖端，可以在 -55℃到 +155℃范围内处理器件测试。

管理测量系统和环境噪声

获得基准

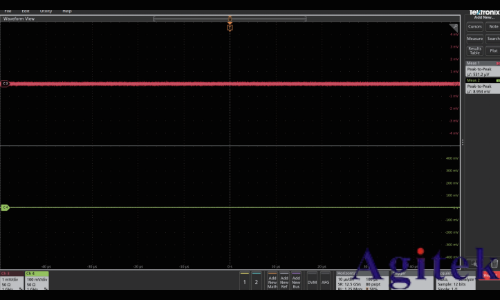

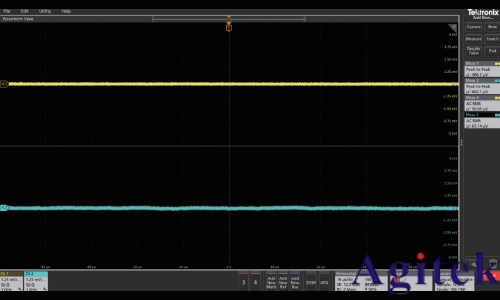

随着供电电压变得越来越小，由于工艺形状不断缩小， 必须进行低噪声测量，以查看 DC 电源上存在的小的 方差。此外，许多设计对待功率完整性的态度越来越 严肃。其带来的影响之一，是每个电源的容限越来越 紧张。为测量这一特点，示波器不仅要有超低噪声， 以查看这些事件，而且连接到示波器上的任何探头给 测量带来的噪声也应非常小。测量设备增加的噪声越 小，看到的信号即器件实际行为的信心也就会越高。 对仪器和连接的任何探头进行基准噪声测量，可以让 用户了解整体系统噪声性能。简单的测量，比如在没 有应用信号时输入上存在的电压的峰峰值和 RMS，可 以迅速比较探测系统的附加噪声 。

垂直标度设置对噪声性能的影响

仪器的噪声性能会随着垂直灵敏度设置放大而放大， 灵敏度范围越高，噪声性能越好。使屏幕上显示的信 号达到最大，仪器可以提供更高的分辨率，可以更准 确地表示信号。垂直灵敏度范围越低，信号上呈现的 峰值噪声就会更多地高于实际情况 。

其他降噪方法

泰克 4、5 和 6 系列 MSO 上的 High Res 等功能允许 用户使用额外采样率，来生成分辨率更高的样点，从 而进一步降低噪声。它根据当前采样率应用独特的有 限脉冲响应 (FIR) 硬件滤波器。这些 FIR 滤波器保持 采样率一定时的最大带宽，同时抑制假信号。与其他 波形平均方式相比，High Res 模式的优势是可以实时 操作，从而可以进行瞬态事件和单次测量。

使负载达到最小

探头阻抗对低噪声纹波探头测量有什么影响

在进行功率完整性测量时，探测低噪声纹波探头的挑 战在于选择的探测方法既要能够看到 DC 电源上的高 频 AC 成分，又要注意不会给信号的 DC 部分带来太 多负载，以免测量不准确或干扰器件操作。高阻抗探 头为 DC 情况提供了**负载，但通常会带来过多的 噪声，而且没有必要的带宽来查看关心的高频事件， 同时还会给信号带来 DC 耦合。50W 传输线为低噪声 纹波探头上的高频信号提供了完美的负载，但承担着 DC 信号低阻抗分压器的职责。

进行低噪声纹波探头测量时使用的理想探头应在 DC 中提供非常高的电阻，在 AC 中提供 50W 传输线。泰 克 TPR4000 和 TPR1000 低噪声纹波探头提供了 50 kW 高 DC 阻抗，并在更高频率时跳变到 50W。这同时 实现了两大优势，避免了其他探测方案的局限性。

小结

随着功率完整性需求不断提高，低噪声纹波探头分 析将继续作为工程师使用的一项重要工具。泰克 TPR4000 和 TPR1000 采用专门设计，解决了查看 DC 电源时面临的独特的测量和连接挑战。这些设备与泰 克示波器的捕获和测量功能相结合，为工程师提供了 完美的低噪声纹波探头分析工具。
