按 Arb 键打开任意波操作菜单。

1. 频率/周期（采样率）

设置“普通”模式下，任意波输出的“频率/周期”。

设置“播放”模式下，信号发生器采集外部存储器数据时的采样率。

2. 幅度/高电平

设置任意波输出的“幅度/高电平”。

3. 偏移/低电平

设置任意波输出的“偏移/低电平”。

4. 起始相位

设置任意波输出的“起始相位”。

5. 同相位

参考“同相位”中的介绍。

6. 模式

选择任意波的输出模式为“普通”或“播放”。

7. 选择波形

选择仪器内部或外部存储器中的任意波。

8. 创建波形

用户可自定义 512 kpts 的任意波。

注意：DG5000 可输出长达 128 Mpts 的波形。对于长度大于 512 kpts 的波形，用户可以使用 DG5000 配套 PC 软件编辑并下载至 DG5000 输出。

9. 编辑波形

编辑已存储的任意波。

请参考“输出正弦波”一节配置通道的参数和输出。本章将对“模式”、“采样率”、“选择波形”、“创建波形”和“编辑波形”进行重点说明。

输出模式

按 Arb à 模式 选择任意波的输出模式为“普通”或“播放”。

“普通”模式采用 DDS 方式产生波形输出，此时可通过改变频率（周期）来改变取点时的相位步进，但取点速度是固定的。如果想改变取点速率，就要使用“播放”模式。

普通模式

该模式可输出存储在仪器内部的任意波，这些波形可以是用户在仪器上自定义编辑的，也可以是通过 PC 软件编辑后下载到仪器中，或者从 U 盘读取的波形。该模式下，输出频率范围为 1 μHz 到 50 MHz，采样率固定为 1G Sa/s，点数长达 16 Mpts。

如下图所示，按 模式 软键，选择“普通”，然后按 频率/周期 改变输出频率。

播放模式

当待输出的任意波形点数大于 16 Mpts 时，系统自动切换到“播放”模式，输出点数长达 128 Mpts。此时，可以通过设置采样率的分频系数 N 调节采样率 fs。fs 和N 的满足如下关系：

当 N≤2， Fs= 1G Sa/s /2N

当 N>2， fs =1G Sa/s /(N - 2) *8

其中，N 的设置范围为 0 至 268435456（228）。

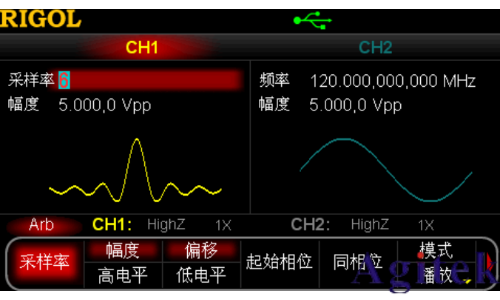

如下图所示，按 模式 软键，选择“播放”，此时，原来的 频率/周期 软键会变成采样率，即采样率的分频系数 N。使用数字键盘或旋钮修改该参数。

选择任意波

按 Arb 键并使用菜单翻页键打开第 2/2 页菜单，然后按 选择波形 软键选择仪器“内建波形”、“已存波形”或“易失波形”输出。

内建波形

DG5000 内建 10 种任意波形：直流（幅度范围为-10 V 至 10 V）、Sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、脉冲和双音频。

脉冲

此处的脉冲可以分别设置“脉宽/占空比”、“上升边沿”和“下降边沿”。

脉宽/占空比：脉宽最小值与当前边沿时间有关，最小可达到 4 ns，最大值为“脉冲周期-12 ns”。占空比范围为 0%至 100%。

l 上升边沿：与脉冲周期、脉冲宽度和下降沿有关，最小可达到 2.5 ns，最大为1.9531 ks。

l 下降边沿：与脉冲周期、脉冲宽度和上升沿有关，最小可达到 2.5 ns，最大为1.9531 ks。

双音频

双音频信号可用于测试非线性设备（如混频器或放大器）的互调失真特性。当具有多个输入频率的非线性设备干扰相邻通道或在其他频点处导致非期望输出时，就会产生互调失真（Inter-Modulation Distortion，IMD）。DG5000 可提供一个互调失真结果可以用频谱仪进行测量的双音频信号，在测量被测设备所产生的互调失真时，该信号可以作为测量源。

已存波形

选择内部非易失存储器（C 盘），或者外部存储器（D 盘或 E 盘）中的波形。

按下该软键后将打开存储与调用界面，同时前面板的 Store/Recall 键背灯变亮。

此时，请选择并读取所需的任意波文件，具体请参考“存储和调用”中的介绍。读取完毕后，当前易失性存储空间中的数据将改变，此时请按 Arb 键回到任意波设置界面。

易失波形

选择当前易失性存储空间中的波形数据。注意，如果当前易失性存储空间中没有数据，则该菜单不可用。此时，您可以通过“创建任意波”，选择“内建波形”或“已存波形”中的一个波形来填充易失性存储空间。
