视频信号可包含图像信息和时序信息，且具有多种标准和制式。本系列示波器可在 NTSC （National Television Standards Committee，美国国家电视标准委员会）、PAL（Phase Alternating Line，逐行倒相）、SECAM（Sequential Couleur A Memoire，顺序传送彩色与存贮）等标准视频信号的场或行上触发。

触发类型

在 触发类型 下拉菜单中选择“视频触发”，可进行视频触发配置。

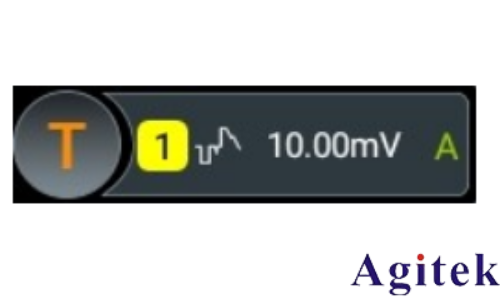

选择触发类型后，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

信源选择

点击 信源 下拉菜单选择 CH1~CH4。当前信源显示在屏 幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

视频极性

在 极性 菜单中选择所需的视频极性，可以选择正极性或负极性。

视频标准

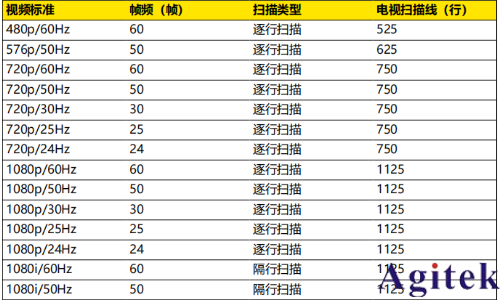

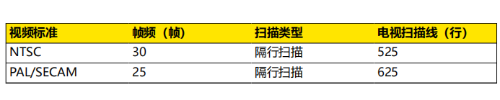

点击 视频标准 下拉菜单，选择视频标准。

同步在同步菜单中选择所需的同步类型。

• 所有行：在发现的第一行上触发。

• 指定行：在指定行上触发。

选择该同步触发方式时，您可以指定行号。点击 行号 输入框，通过弹出的数字键盘设置行号，也可以旋转对应的多功能旋钮设置此值。行号的可设范围与当前选择的视频标准有关，设置范围为 1 至 525（NTSC）、1 至 625（PAL/SECAM）、1 至 525（480p）、1 至 625（576p）、1 至 750（720p）、1 至 1125（1080p/1080i）。

• 奇数场：在奇数场的第一个齿脉冲的上升沿处触发。仅当选择 NTSC 和 PAL/SECAM 视频标准时可选。

• 偶数场：在偶数场的第一个齿脉冲的上升沿处触发。仅当选择 NTSC 和 PAL/SECAM 视频标准时可选。

触发方式

在 触发方式 菜单中选择自动、普通或单次。

触发参数设置

该触发类型下的触发参数：噪声抑制。

触发电平

点击 电平 输入框，通过弹出的数字键盘设置触发电平；也可以旋转前面板右侧的触发电平旋钮或对应的多功能旋钮调节触发电平。当前触发电平值显示在屏幕上方触发信息标签里。

提示

• 为了更好地观测视频信号中的波形细节，可以先将存储深度设大一些。

• 对视频信号进行触发调试过程中，由于 RIGOL 数字示波器具备多级灰度显示功能，不同的亮度能反映信号不同部分的频率。有经验的用户在调试过程中可迅速判断信号的质量，发现异常情况。
